4OSS/OpenStackのロードバランサ配下でWebのSSLクライアント認証をする/はじめの一歩

富士通が運用するOpenStackのクラウド基盤「Fujitsu Cloud Service for OSS」略称 4OSS （旧名称 K5)で、ロードバランサ配下のWebサーバーを冗長構成で運用&SSLクライアント認証を行う場合の例です。一般的なOpenStackでも、同様の構成で運用が出来ます。

OpenStackのロードバランサー / LBaaS v2 ではSSLのサービスを通過させるだけでSSLクライアント認証はWebサーバー側で行います。ロードバランサーにはSSLサーバー証明書を登録する必要はありません。WebサイトまでSSL通信を行うので、途中経路での情報漏洩を防止する事が可能です。SSLクライアント認証時のアクセスログも取得します。

Client — ( 443 ) — ロードバランサ — ( 443 ) — Web Server (SSLクライアント認証）

この設定で運用するゾーンは 4OSSのjp-east-3 / jp-west-3 に対応しています( OpenStack / Ocata )。それ以外のゾーンは、OpenStackやロードバランサーのバージョンが異なるためネットワークやルーター、ロードバランサーの設定方法が異なります。



構築方針

  • OpenStackのロードバランサー(LBaaS v2)でSSLをターミネートしない
  • ロードバランサーを利用して負荷分散＆冗長構成の運用を行う
  • ロードバランサーではTCP 443からTCP 443への転送
  • ロードバランサーにはSSLサーバー証明書の登録は不要
  • クライアントからWebサーバーまでの全経路で常時SSL通信（https）を行う
  • Private CA (認証局）は、OpenStack上で運用する
  • SSLクライアント端末認証は、Webサーバー側で行う
  • 失効リスト(CRL)の自動取得&同期を行なう
  • ロードバランサーとWebサーバー2台＆Private CA は同一ネットワークへ配置
  • 設定はGUIから行なう

公的な認証局 ( Public CA )が発行したSSLクライアント証明書を利用してのSSLクライアント認証を行なう運用も出来ます（例　グローバルサイン / UPKI ）



使用するもの

https://www.mubit.co.jp/pb-blog/wp-content/uploads/2018/09/openstack-1.jpg



ネットワーク構成（最終形）

  • LAN 10.0.5.0 / 24
  • ルーター / gw      　IP=10.0.5.1
  • ロードバランサー   IP=10.0.5.2　 / IP=133.162.67.28  / LM-master-web.mubit.com
  • B870-CA                 IP=10.0.5.20   / IP=133.162.67.42 /  B870-CA.mubit.com
  • Web1 / B870-LBM1 IP=10.0.5.22  / IP=133.162.67.25 /  B870-LBC1.mubit.com
  • Web2 / B870-LBM2 IP=10.0.5.27  / IP=133.162.67.30 /  B870-LBC2.mubit.com
  • 運用するゾーン  　 east-3 or west-3



設定&構築

今回は4OSSのGUIからの操作で構築します。尚OpenStack 標準のGUI / Horizonからの操作やAPI ,  Ansibleでの構築も可能です。



Networkの設定

OpenStack / 4OSSのネットワークなどの基本設定を行ないます。



Webサーバーの設定

https://www.mubit.co.jp/sub/products/cloud/img2/poweredBlue-logo-3.png

Webサーバーとしては、Powered BLUE Web サーバーを利用します

4OSS/OpenStack上に2台のPowered BLUE Web サーバーをセットアップします。

  • B870-LBM1 / B870-LBC1.mubit.com　/ IP=10.0.5.22   /  IP=133.162.67.25
  • B870-LBM2 / B870-LBC2.mubit.com　/ IP=10.0.5.27   /  IP=133.162.67.30



Private CAの設定

Private CAとしては、Powered BLUE Private CAを利用します

4OSS/OpenStack上にPowered BLUE Private CA サーバーをセットアップします。

  • B870-CA  /  B870-CA.mubit.com  /  IP=10.0.5.20  / IP=133.162.67.42



サーバーへのグローバルIPのアサイン

1台目 Web Server へのIPのアサイン

  • B870-LBM1 / B870-LBC1.mubit.com　/ IP=10.0.5.22   /  IP=133.162.67.25

2台目 Web Server へのIPのアサイン

  • B870-LBM2 / B870-LBC2.mubit.com　/ IP=10.0.5.27 / IP=133.162.67.30

Private CA へのIPのアサイン

  • B870-CA  /  B870-CA.mubit.com  /  IP=10.0.5.20  / IP=133.162.67.42



Webサーバーの設定

それぞれのWebサーバーへホームページのデータを入れます。Powered BLUE サーバーは、ベースOSとして　CentOS 7.x / RedHat 7.x (64bit) で動作します。CentOS / RedHat 対応のアプリケーションをインストール＆運用することも出来ます。WordPress や Let’s Encrypt などは、フリープラグインにより簡単にPowered BLUE サーバーへインストール&利用が出来ます。

B870-LBC1 （  Web サーバーNo1 )

B870-LBC2（ Web サーバーNo2 )

ポイント

  • 2台のWebサーバーに、同一のSSLサーバー証明書を入れます
  • SSLサーバー証明書は、自己証明書やLet’s Encrypt、パブリックなサーバー証明書を登録出来ます



自己証明書の場合

同一のSSLのサーバー証明書を作成します（1台目のhttpsサーバー）

  • 「自己署名デジタル証明書の作成」　または　「署名リクエストの作成」　で作成します



自己署名デジタル証明書の作成の場合

  • 「自己署名デジタル証明書の作成」から必要事項を記入して、SSLを有効にします



パブリックなSSLサーバー証明書を利用の場合

  • 署名リクエスト(CSR)で作成の場合
  • 必要事項を記入して、「署名リクエストの作成」　ボタンを押します

  • 作成された　「署名リクエスト」　ファイルを保存
  • この「署名リクエスト」ファイル signig-request.txt を、公的なSSLサーバー証明書の発行機関へ送付

公的機関で発行された、SSLサーバー証明書を「インポート」します

サーバー証明書＆秘密鍵のエクスポート（1台目のhttpsサーバー）

  • 1台目のWebサーバーに登録されている、「サーバー証明書＆秘密鍵」が含まれているssl-certificate.txtを「エクスポート」

サーバー証明書＆秘密鍵のインポート（2台目以降のhttpsサーバー）

  • 1台目のWebサーバーから取り出した「証明書＆秘密鍵」が含まれている「ssl-certificate.txt」を2台目以降のWebサーバーへインポート
  • 1台目のサーバー証明書と秘密鍵のコピーが2台目にインストールされます

https://www.mubit.co.jp/pb-blog/wp-content/uploads/2018/11/k5-lb-11.png



Let’s Encryptの場合

Let’s Encryptは、無償で利用できる公的なSSLサーバー証明書です。Powered BLUE 870 へはフリープラグインを利用して、1台目のWebサーバーへSSLサーバー証明書をインストールします。

　Let’s Encryptのインストール＆セットアップ方法

2台目のWebサーバーへのSSLサーバー証明書のインストールは、上記の「パブリックなSSLサーバー証明書を利用の場合」と同様の操作方法で、1台目から「SSLサーバー証明書と秘密鍵」をエクスポート&2台目へ「SSLサーバー証明書と秘密鍵」をインストールします。



SSLクライアント認証を設定

  • 1台目、2台目ともWebアクセス時の 「SSLクライアント認証」 を有効にします



CAからCRL自動入手&更新の設定

  • CAからCRL（失効リスト）を自動入手出来る設定をします
  • 取得先CA 　ホスト名　( 例　B870-CA.mubit.com )
  • 同期結果 「成功」 の場合には、CAからCRLが正常に入手できています
  • 2台のWebサーバーとも同様の設定を行ないます

アクセスコントロール

有効なSSLクライアント証明書を有している場合でも、Webサイト毎に各種のアクセスコントロールが設定出来ます
失効リスト(CRL)に関わらず、ただちにWebへのアクセス禁止を設定できます
SSLクライアント証明書を失効させることなく、Webへのアクセスを禁止できます

・組織や部門でのアクセス制限
・曜日や時間帯でのアクセス制限
・特定ユーザーでのアクセス制限
・端末を紛失したので、ただちにＡさんのSSLクライアント証明書でのアクセスを禁止

ログの出力先などの指定

SSLクライアント認証時のアクセスログの出力先を指定出来ます



Private CAの構築

4OSS上にPowered BLUE プライベートCAをセットアップします

SSLクライアント証明書の発行

プライベートCAでSSLクライアント証明書を発行。クライアント証明書は、会社や部門全体での一括発行や、１ユーザーごとの個別の発行が出来ます



SSLクライアント証明書を個別発行の場合（マニュアルで1枚発行の場合）

例　suzuki@mubit.com ユーザーのクライアント証明書を作成

有効期限などを指定して発行します

有効期間やポリシーを設定して、部門や全社員の一括発行も出来ます

SSLクライアント証明書をダウンロードします

ダウンロードURLを通知して、ユーザーが個別にダウンロードすることも出来ます

SSLクライアント証明書のブラウザへのインストール(Firefoxの場合）

「証明書を表示」をクリック

「あなたの証明書」のインポートをクリック

SSLクライアント証明のパスワード入れてインストールします

正常にインポート時の表示

証明書マネージャーにインストールしたクライアント証明書が表示されます



ロードバランサー ( LBaas  v2) の作成

  • ロードバランサ名の設定　（例　LB-master-1　IP=10.0.5.2 ）
  • ロードバランサのプロトコル選択（例　プロトコル　TCP　/　ポート443　)
  • 分散するサーバーの設定

https://www.mubit.co.jp/pb-blog/wp-content/uploads/2018/11/k5-lb-12-1.png

負荷分散設定

https://www.mubit.co.jp/pb-blog/wp-content/uploads/2018/11/k5-lb-13.png

分散プロトコルの設定

  • リスナー名　例　lb-https
  • プロトコル　HTTPS-HTTPS
  • フロントエンドポート　443 (ロードバランサーの受信側ポート）
  • 最大接続数　例　2000

https://www.mubit.co.jp/pb-blog/wp-content/uploads/2018/11/k5-lb-14-1.png

負荷分散設定

  • プール名　例　https-pool
  • 分散アルゴリズム　例　ラウンドロビン
  • セッション維持ポリシー　例　SOURCE_IP  (httpsの場合には、この選択のみ可能）
  • バックエンドプロトコル　例　HTTPS
  • バックエンドポート　例　443

分散先のターゲットWebサーバーの指定

  • 1台目 Webサーバー B870-LBM1 / 仮想Webサイト名　B870-LBC1 ( IP=10.0.5.22 )
  • 2台目 Webサーバー B870-LBM2 / 仮想Webサイト名　B870-LBC2 ( IP=10.0.5.27 )

https://www.mubit.co.jp/pb-blog/wp-content/uploads/2018/11/k5-lb-16.png

ヘルスモニタの設定

  • チェック方式　例　HTTPS

ヘルスモニターのチェック方式には、 「TCP」または「HTTPS」を指定する必要があります。

https://www.mubit.co.jp/pb-blog/wp-content/uploads/2018/11/k5-lb-17.png

ロードバランサーへグローバルIPアドレスの設定

  • ロードバランサー   IP=10.0.5.2　/  IP=133.162.67.28 /  LM-master-web.mubit.com

ロードバランサー　NUAGE:VIP IP=10.0.5.2 へグローバル IP=133.162.67.28 をアサインします

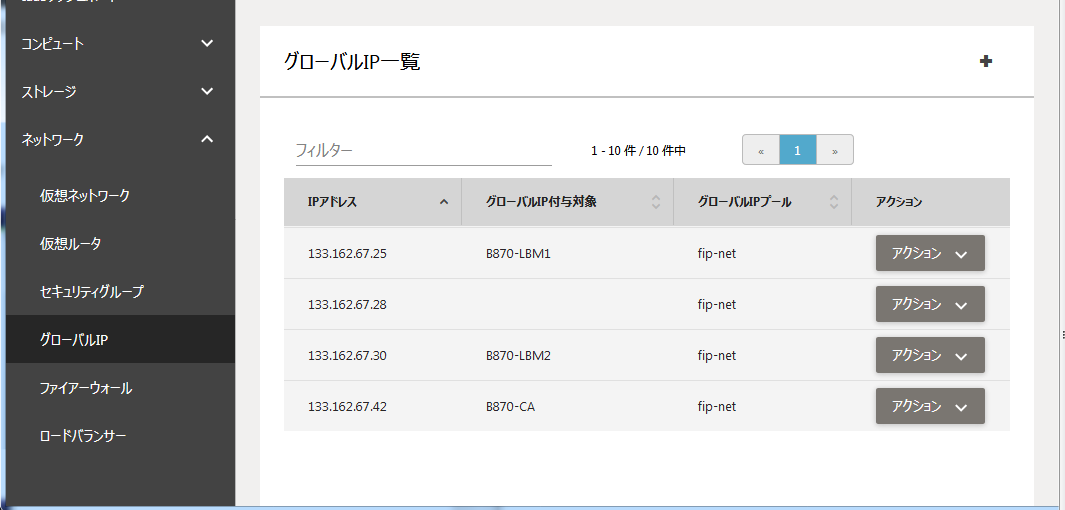

グーローバルIPのアサイン状況

  • ロードバランサー   IP=10.0.5.2　/  IP=133.162.67.28 /  LM-master-web.mubit.com
  • B870-LBM1 /   IP=10.0.5.22   / IP=133.162.67.25 /   B870-LBC1.mubit.com
  • B870-LBM2 /   IP=10.0.5.27   / IP=133.162.67.30 /   B870-LBC2.mubit.com
  • B870-CA      /   IP=10.0.5.20   / IP=133.162.67.30 /   B870-CA.mubit.com

ロードバランサーにグローバルIPをアサインしても、ロードバランサーの名称は空白のままです。

DNSへの登録

  • IP=133.162.67.28 /  LM-master-web.mubit.com　（ロードバランサー名）

Webへのアクセスは、ロードバランサー名のＡレコードで行います



Webサーバー側の設定

1台目　B870-LBC1.mubit.com　の設定

ロードバランサーにアサインのサーバーのＡレコード名　LM-master-web.mubit.comでアクセス出来るように 1台目の B870-LBC1.mubit.com に

  • ウェブサーバーの別名 LM-master-web.mubit.com を指定
  •  URLのリライトを無効設定( URLが書き換わらないようにします ）

2台目  B870-LBC2.mubit.com　の設定

ロードバランサーにアサインのサーバーのＡレコード名　LM-master-web.mubit.comでアクセス出来るように 2台目の B870-LBC2.mubit.com に

  • ウェブサーバーの別名 LM-master-web.mubit.com を指定
  •  URLのリライトを無効設定( URLが書き換わらないようにします ）



Ａレコードでのアクセス

https://LM-master-web.mubit.com/

1台目 B870-LBC1 へ　 SSLクライアント認証が通るとWeb　pageが表示されます（URLは書き換わっていません ）

https://LM-master-web.mubit.com/

2台目 B870-LBC2 へ　 SSLクライアント認証が通るとWeb　pageが表示されます（URLは書き換わっていません ）

https://www.mubit.co.jp/pb-blog/wp-content/uploads/2018/11/k5-lb-22.png

SSLクライアント認証例　（承認されない場合）

有効なSSLクライアント証明書が無いクライアントからのアクセスの場合 ( IPhone )

Google Chrome の場合
