KeycloakでSAML認証のリバースプロキシ経由でターゲットWebへSSO / AD認証や多要素認証からHA構成にも対応

Keycloakと認証対応のリバースプロキシ経由でターゲットWebへアクセスをさせます。Keycloakとリバースプロキシの認証連携としては、

  • SAML認証
  • OpenID Connect / OIDC 認証

などが利用できます。

リバースプロキシ経由でのアクセスに際しては、ターゲットWeb側の改修は不要です。ターゲットWeb側の認証が脆弱もしくは認証機能が無い場合でも、リバースプロキシ側で認証を追加できます。今回はSAML認証で連携します。











【こんな場合に】

  • iDはKeycloak で管理をしたい
  • Azure ADやiDaaSは高額なので利用が出来ない
  • ターゲットWeb側の改修無しで導入したい
  • ブラウザのみで利用したい（VPNは利用したくない）

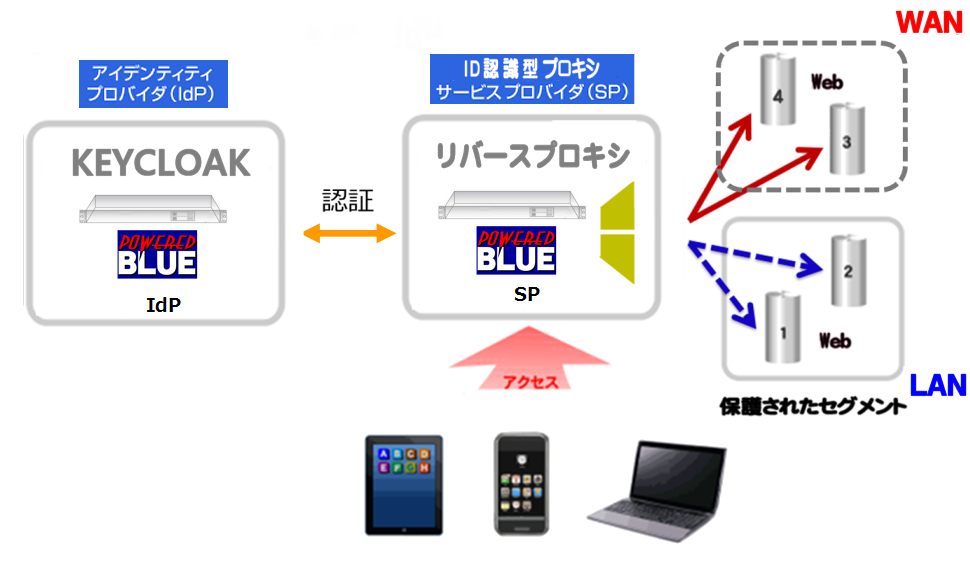

【リバースプロキシを中継してターゲットWebへアクセス】

必要な機器構成

Keycloak　⇔　< SAML >    ⇔　リバースプロキシ   ⇔   Web

  • Keycloak / idP
  • リバースプロキシ  / SP
  • ターゲットWeb





【Keycloak / idP】

一般的なKeycloakを利用できます。







また

Keycloakとしては、　「Powered BLUE for idP 」のKeycloakアプライアンスを利用することも出来ます。

https://www.mubit.co.jp/pb-blog/wp-content/uploads/2022/02/keycloak-0.png



Keycloakのアプライアンスは、GUIからのサーバーの基本設定およびKeycloakの構成（スタンドアロン・クラスター・バックアップ）などの設定に対応しています。

  • サーバーの設定（Network / Firewall )
  • ウィザードによるKeycloakの構成や設定（スタンドアロンやクラスター）
  • DB 設定（ H2 / MariaDB ）
  • DB 構成   ( 内蔵もしくは外部サーバーのどちらの構成にも対応 ）
  • Keycloak のバックアップ、リストア、バージョンアップ
  • keycloak へのアクセスポート（ 80 / 443 )
  • リバースプロキシ内蔵＆連携
  • SSLクライアント認証
  • SSLサーバー証明書の登録
  • OSなどのパッチ適用
  • アクティブモニタ（サーバーやサービス監視・再起動・管理者への通知）

コマンドラインからのプログラムのインストールや設定は不要

( 画面のイメージをクリックで拡大表示 ）







【認証対応のリバースプロキシ（RP）】











リバースプロキシとしては、OIDC認証やSAML認証に対応の　「Powered BLUE Reverse-Proxy for SSO / iDaaS」を利用することも出来ます。

  • マルチドメイン・マルチサイトでのリバースプロキシでの運用に対応
  • サイト毎にOIDC認証やSAML認証の異なる認証での運用に対応
  • サイト毎に個別のサイト管理者に権限を委譲での運用に対応
  • ユーザーアカウント無しでの認証に対応
  • GUIからの設定の対応
  • 自社環境での運用に対応
  • アプライアンスでの‘提供
  • OS　RockyLinux 8.x / RedHat 8.x に対応



https://www.mubit.co.jp/pb-blog/wp-content/uploads/2022/08/pb-880-1.png





【構成例】

今回のSAML認証連携の構成パターンです

  • Keycloak / idP 　⇔　Reverse-Proxy / SP  　⇔　Web
  • SAMLでの認証





【設定手順の概要】

    1. リバースプロキシ / SP の設定
      • 1.1. リバースプロキシの仮想サイトの作成
      • 1.2. SP / SAML設定ファイルのダウンロード
    2. Keycloak / idP の設定
      • 2.1. レルムの作成
      • 2.2. クライアントの作成
      • 2.3. ロールの作成
      • 2.4. ユーザーの作成とロールの割り当て
      • 2.5. idP / SAML設定ファイルのダウンロード
    3. リバースプロキシ / SP の設定
      • 3.1. idP / SAML設定ファイルのアップロード
      • 3.2. SAML認証の適用ディレクトの指定
      • 3.3. リバースプロキシの設定





【 SP / 仮想サイトの作成 】

リバースプロキシを運用する仮想サイト　「www.example.jp」 　を作成します



【 SP / SAMLの初期設定】

認証方式としてSAML 2.0を設定します

  • 設定例   認証ルート　／  　に設定

＊　この例では認証ルート　https:／／www.example.jp／　にSAML認証が設定されます







【SPメタデータのダウンロード】

  • リバースプロキシのSPのメタデータをダウンロードしてidPへ登録







【 idP / Keycloakの設定】





【設定のパラメータ】

  • レルム名　saml-demo
  • クライアントID　https://www.example/saml/endpoint/metadata
  • レルムロール　saml-demo-role
  • ユーザー名　demo

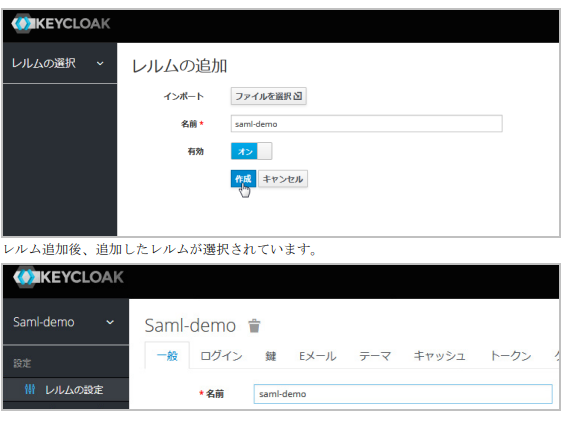

【レルムの作成】

レルム設定　例　「saml-demo」

作成後





【クライアントの作成】

クラアントメニューの右上を作成クリックして「クライアント」を作成します

ファイル選択をクリックして、ダウンロードしておいたSPのメタデータを指定して、アップロードします。



「アップロード」すると読み込んだファイルの保存します。SP側の情報が登録されます



【ロールの追加】

ロールを割り当てられたユーザーのみがアクセスできます



ロール名　例　「saml-demo-role」





【ユーザーの作成】

  • ユーザー名　「demo」
  • メールアカウント　「demo@example.jp」





【パスワードの設定】

作成したユーザーの「グレデンシャル」を選択してパスワードを設定します



【ユーザーへロールをアサイン】

例　ロール「saml-demo-role」を「demo 」ユーザーにアサインします





【idPメタデータのダウンロード】

idP側のエンドポイント情報が格納された「IdP メタデータファイル」をダウンロードします。

「クライアント」メニューの 「クライアントID 」の https://xxx.—–/metadata の項を選択　「インストール」の「Mod Auth Mellon files]を選択してzipファイルをダウンロードします。

ダウンロードしたzip ファイルを展開します。

以下の3ファイルが含まれています

  • client-cert.pem
  • idp-metadata.xml
  • sp-metadata.xml



【SP側へのidPメタデータの登録】

上記でダウンロード&展開した、Keycloak側の「 idp-metadata.xml 」ファイルをインポートします





【SP側のSAML認証の有効化】

SAML 2.0 を有効にするに　✔　を入れて　「保存」　ボタンを押します





【SAML認証パスの設定】



【リバースプロキシを設定】

  • リバース元　/　（SAML認証）
  • リバース先　https://www.xyz.com/

「変更を適用する」ボタンを押して適用します

client   ⇒　https://www.example.jp/　⇒　https://www.xyz.com/



【アクセス手順】

① https://www.example.jp/ にアクセス

② 初回は、Keycloak へリダイレクトされて認証を求められます

  • アカウント　demo@example.jp
  • パスワード　xxxxxxxx

③ 認証後にリバースプロキシ先の　https://www.xyz.com/　のWebページが表示





【AD連携の構成パターン】

Keycloak とActive Directoryの連携





【Keycloakの多要素人認証】

Keycloak へのアクセス認証強化として、ID / パスワード認証に加えて

  • ワンタイムパスワード認証
  • SSLクライアント認証

などでの運用が可能です



SSLクライアント認証の構成



有効なSSLクライアント証明書の場合

① SP （リバースプロキシ） にアクセス
② idP / Keycloakの認証
（初回のみ / SSO / SSLクライアント認証）
③ 認証の成功後　ターゲットSPのWebを表示



有効なSSLクライアント証明書の無い場合



ワンタイムパスワードの認証手順

① ワンタイムパスワードの表示
② SP（リバースプロキシ）にアクセス
③ idp / Keycloakの認証（初回のみ）
ID / パスワード / ワンタイムパスワード入力
④ 認証の成功後　ターゲットWebを表示





【Keycloakの冗長構成】

リバースプロキシの冗長化やKeycloakのクラスター構成での運用







【ターゲットWebへのユーザー情報の代理入力でのSSO】

SAML認証やOIDC認証（Open ID Connect）に未対応のターゲットWebへリバースプロキシから 「ユーザー情報 を代理入力」してシングルサインオンで運用する構成。

ユーザー操作でのターゲットWebへの「 ID / パスワード」の入力は不要。





【Webの改修不要でSSO】

SAML認証やOIDC認証に未対応のレガシーなターゲットWebを、改修不要でシングルサインオンのメンバーとして構成。

ターゲットWebは LAN / WAN の任意の場所に設置が出来ます。





【代理入力・SSOでの認証ステップ】







  1. SAML / OIDC認証対応のリバースプロキシへアクセス
  2. 初回のみ idP / Keycloak へアクセス
  3. Keycloak の認証後にリバースプロキシからターゲットWebへユーザー情報を代理入力
  4. ターゲットWebへログイン













【Active DirectoryとKeycloakを連携】





Active DirectoryとKeycloakを連携

  1. keycloakとActive Directoryの連携
  2. Keycloakとリバースプロキシは、SAML / OIDC認証
  3. リバースプロキシとWebは代理認証





【SSLクライアント認証の併用（多要素認証 / MFA）】





SSLクライアント認証でidPやリバースプロキシへの認証を強化

  1. idPとのSAML / OIDC認証
  2. SSLクライアント認証





【各種WebへのSSO】

一度のidP / Keycloakの認証で、複数のWebへシングルサインオン



















【アプライアンスの簡単運用】

情シスの負担軽減での運用に対応

https://www.mubit.co.jp/pb-blog/wp-content/uploads/2022/02/keycloak-0.png
  • サーバーの自己監視やサービスの自動再起動機能
  • パッチのスケジュールアップデート機能
  • 管理者への通知機能





【アプライアンスの運用先】

  • VMwareESXi / Hyper-V
  • AWS / Azure / FUJITSU Hybrid IT Service FJcloud-O (富士通) / VPSなど
