Keycloakを https (443) ポートでの運用設定 / AWS-EC2編

Keycloakのデフォルトでは、管理GUIへのアクセスは http(8080) / https(8443) などが基本です。



リバースプロキシ経由

Keycloakへ443ポートでのアクセスの場合には、リバースプロキシを介しての運用が一般的です。

  • Client ⇒   443/リバースプロキシ　⇒  8080/Keycloak



httpsポート(8443)

httpsポートでアクセスの場合には8443がデフォルトになります。しかし社内Firewallなどのアクセス制限でClient側からは8443ポートへのアクセスができないケースなどもあります。

  • Client ⇒  8443/Keycloak



ダイレクトアクセスでのhttpsポート(443)

リバースプロキシなしで直接

  • Client  ⇒   443 / Keycloak

での運用を行うには

Keycloakのアプライアンス、   「Powered BLUE for idP 」 を使用します



アプライアンスの構成

  • 　OS  RockyLinux 8.x  /  RedHat 8.x （OSは選択）
  • 　Keycloak（アプリ）
  • 　GUIでのサーバーやアプリの設定













自社環境および自社管理での運用に対応





GUIからKeycloakサーバーを設定

  • サーバーの設定（Network / Firewall )
  • ウィザードによるKeycloakの構成や設定（スタンドアロンやクラスター）
  • DB 設定（ H2 / MariaDB ）
  • DB 構成   ( 内蔵もしくは外部サーバーのどちらの構成にも対応 ）
  • Keycloak のバックアップ、リストア、バージョンアップ
  • keycloak へのアクセスポート（ 80 / 443 / 任意ポート ）
  • リバースプロキシ連携機能
  • SSLクライアント認証
  • SSLサーバー証明書の登録機能
  • OSなどのパッチ適用
  • アクティブモニタ（サーバーやサービス監視・再起動・管理者への通知）

コマンドラインからの操作や設定は不要













リバースプロキシ経由やダイレクトアクセスモードに対応

「Powered BLUE for idP 」では

１）Keycloakを直接443ポートでの運用

２）リバースプロキシとの同居での一体運用

の2方式に対応しています

















①   リバースプロキシ構成（有・無）

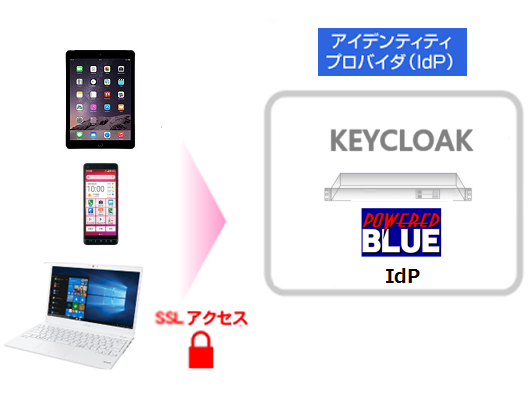

ダイレクトアクセス・モード　Client ⇒   ( 443 / Keycloak )

  • Keycloakを直接443番ポートで運用します













リバースプロキシ・モード　　Client ⇒   ( 443 / リバースプロキシ ⇒ 8080 / Keycloak )  1台で運用

  • リバースプロキシ経由でKeycloakへアクセスさせる構成です











②  パス設定　（Quarkusでも任意のパスを指定できます）
https:// idp.keycloak.com / auth /

③  httpポート設定
443 / 8080 / 80  /etc





KeycloakのDB設定からHA構成

  • DB選択や構成（ 内部DB / 外部DB ）
  • スタンドアローンやクラスター構成













  • クラスター構成









Keycloakのバージョン管理

バージョンアップ前　例　18.0.1

バージョンアップ後　例　19.0.1



Keycloakのバックアップ

  • バックアップやリストア機能





KeycloakへのSSLサーバー証明書の登録

  • キーストア対応
  • 自己証明書やパブリックなSSLサーバー証明書および中間証明書の登録も簡単

















Keycloakサーバー管理者の負担軽減での運用に対応

  1. 　サーバーの自己監視やサービスの自動再起動機能
  2. 　パッチのスケジュールアップデート機能
  3. 　管理者への通知機能

















クローズドネットワークでの運用

仮想アプライアンスのイメージでの提供により

  • 仮想基盤へ仮想サーバーのイメージインポートでの運用が可能



サーバーの自己監視機能や自動再起動機能により

  • 外部の監視サービスを利用しない運用に対応













Keycloakへのアクセス(443)

https://idp.keycloak.com/



運用先

クラウド環境や仮想環境、オンプレミスでの運用に対応

  • VMware / Hyper-V
  • AWS / Azure / FUJITSU Hybrid IT Service FJcloud-O (富士通) / WebARENA / VPSなど





SSLサーバー証明書

Powered BLUE上で運用するKeycloakで使用するSSLサーバー証明書には、公的な機関で発行されたSSLサーバー証明書や自己証明を利用する事も出来ます



AWSでの構築　例

https://www.mubit.co.jp/sub/products/blue/img2/arrow-finger.gif　Powered BLUE のAWSでの構築＆設定例

https://www.mubit.co.jp/pb-blog/wp-content/uploads/2015/01/aws-ami-select02-1024x907.png







SSLクライアント認証での運用

KeycloakへのアクセスをSSLクライアント認証（多要素認証）で運用

  • SSLクライアント認証
  • ID・パスワード認証（Keycloak）









SSLクライアント認証　〇 SSLクライアント認証　✖



Private CA









SSLクライアント証明書の発行及びSSLクライアント認証局として

「Powered BLUE プライベートCA」

を利用します。



Keycloakの認証設定

Keycloakを運用するサーバーのURL

  • 例　https://auth.powered.blue/



このサーバーの keycloakの ログイン dir  /auth 以下にSSLクライアント認証を設定の場合

  • https://auth.powered.blue/auth





SSOの構成や手順













  1. SAML / OIDC認証対応のWeb / SPへアクセス
  2. 初回のみ  idP へアクセス
  3. Webへ自動ログイン
  4. Webの表示
