Nutanix上で運用するSAML認証のリバースプロキシ経由で社内Webへアクセス

Nutanixで運用 / Microsoft Entra ID連携のSAML認証リバースプロキシで社内のデスクネッツへアクセス

Microsoft Entra IDをidPとして、SAML認証対応のリバースプロキシ経由で社内のWebへアクセスさせる構成です。SAML認証に対応のリバースプロキシは、Nutanix上で仮想アプライアンスとして運用を行います。

リバースプロキシの特徴

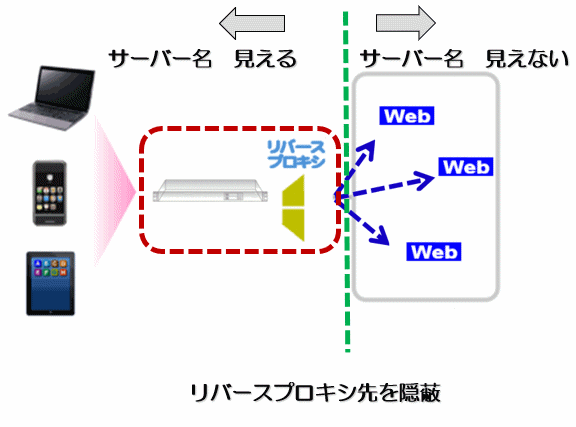

リバースプロキシとは、ターゲットのWebサイトへアクセスする場合、ターゲットのWebサイトを隠蔽するとともに、Webサイトの「認証が無い」もしくは「認証が弱い」場合でも、認証機能に対応のリバースプロキシを利用することで、SAML認証、SSLクライアント認証、ワンタイムパスワード認証、パスキー認証などの各種の認証経由でセキュアにターゲットのWebサイトにアクセスさせる運用が可能となります。

各種の認証に対応のリバースプロキシ

用意および設定する機器

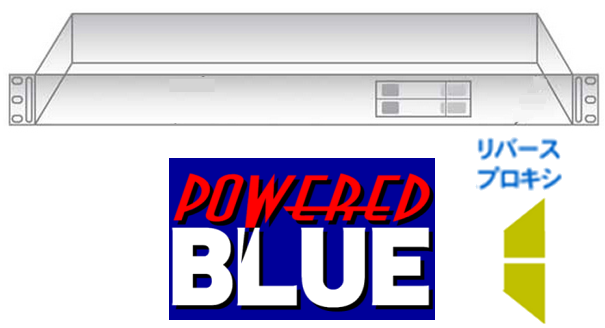

各種の認証機能に対応のリバースプロキシとしては、➡「Powered BLUE Reversse Proxy アプライアンス」　を利用します。

認証方式	SAML / OIDC認証	パスキー認証	SSLクライアント認証	OTP認証	AD認証
対応	✅	✅	✅	✅	✅

*　複数の認証の組合せでの運用にも対応
（例　SSLクライアント認証+OTP認証）
（例　Passkey認証+OTP認証）

リバースプロキシのアップロード

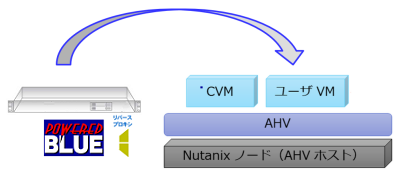

Powered BLUE 仮想アプライアンスをNutanixへアップロードします。

Nutanix上でユーザーVMとして　➡「Powered BLUE Reversse Proxy アプライアンス」を運用します。

アップロード＆起動の手順

Nutanixの保存先ストレージコンテナを選択
Nutanixに仮想アプラアインスのイメージをアップロード
ユーザーVMを作成
仮想ディスクにアップロードした仮想アプライアンスのイメージをアサイン
ユーザーVMに vCPU / メモリ / Network をアサイン
ユーザーVMを起動

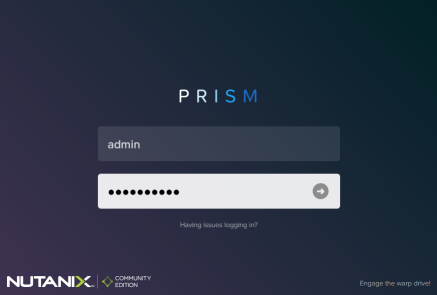

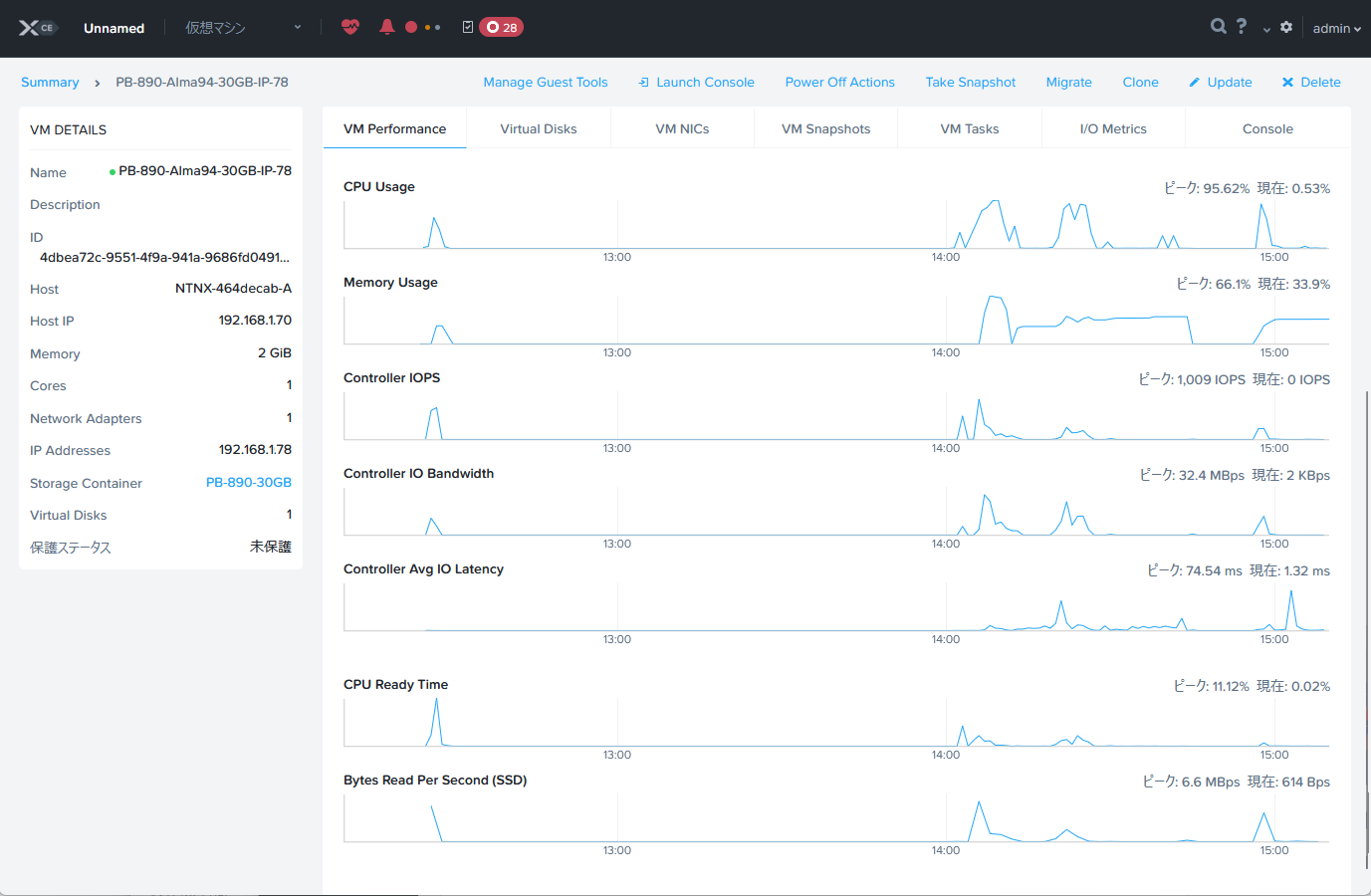

PrismでのユーザーVMの表示

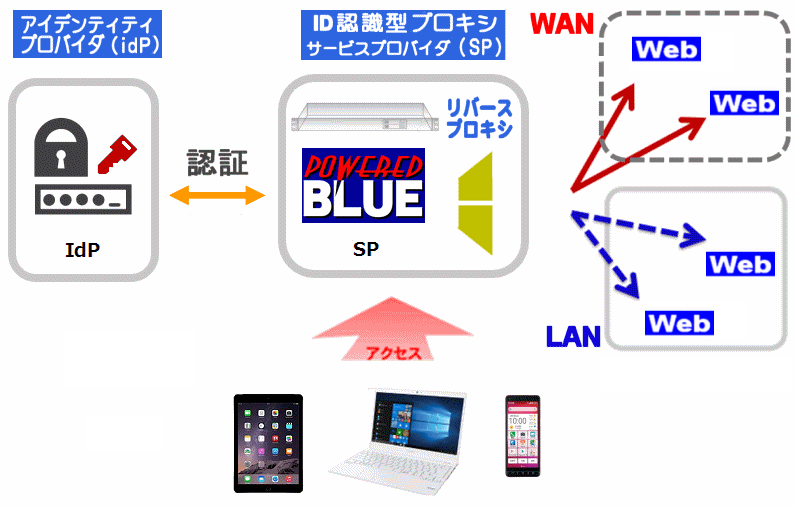

SAML/OIDC認証でのリバースプロキシの構成

idP とSP（SAML/OIDC認証のリバースプロキシ）で構成

idP としては

Microsoft Entra ID
TrustLogin
G suite
Keycloak

などの一般的なidPとの連携に対応しています。

今回の設定に必要な機器＆構成

ターゲットWebは社内のdesknet’s

idP ( Microsoft Entra ID / SMAL認証 )
SP ( Powered BLUE リバースプロキシ / SAML認証）
ブラウザ（プラグイン不要）
desknet’s の改修不要

SP側の設定

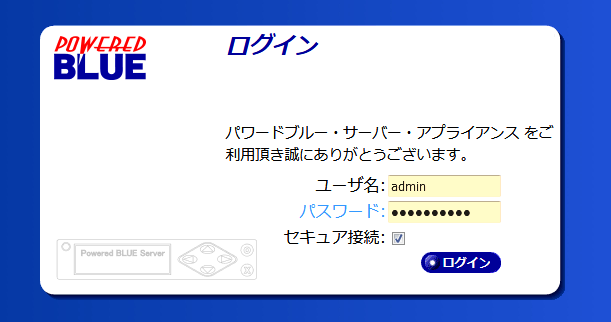

Powered BLUE 管理画面

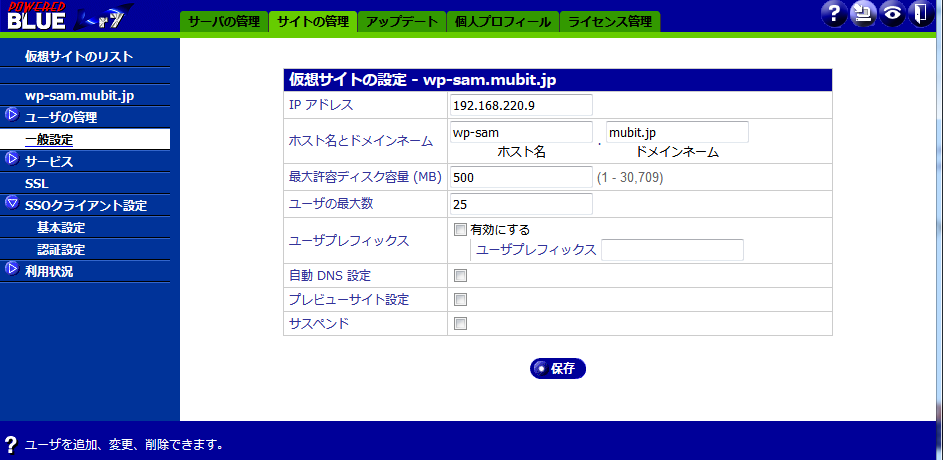

仮想サイトの作成

Powered BLUE Reverse Proxy for SSO/IDaaSにリバースプロキシを運用する仮想サイトを作成

例　http://wp-sam.mubit.jp

仮想サイトのSSL化

リバースプロキシを運用するWebサイトのSSL化を行ないます。SAML認証に際しては、WebサイトのSSL化が必須です。

SSLのサーバー証明書としては

サイトのSSL自己証明
パブリックなSSLサーバー証明書
Let’s EncryptでのSSLサーバー証明書

に対応しています。

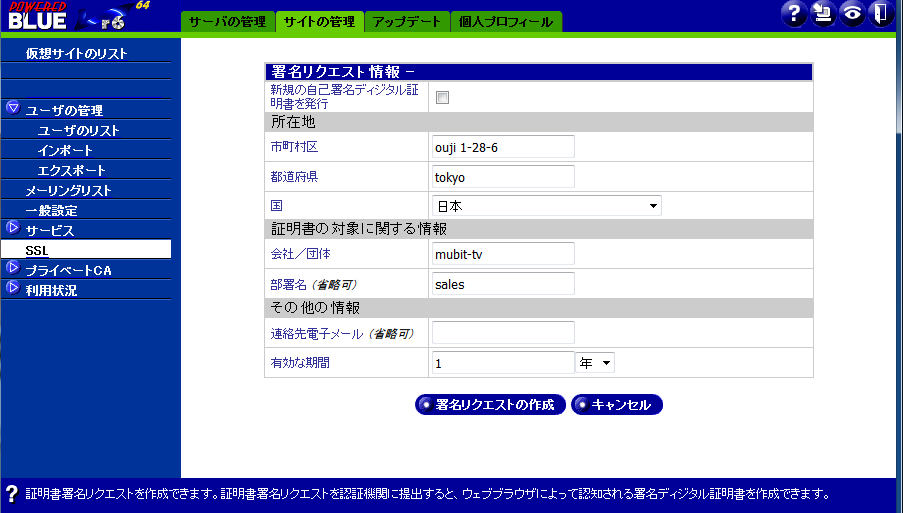

パブリックなSSLサーバー証明書の場合（CSRの作成）

必要情報を記載して「署名リクエストの作成」ボタンで作成したcsrを、SSLサーバー証明書を発行する機関へ送付します。

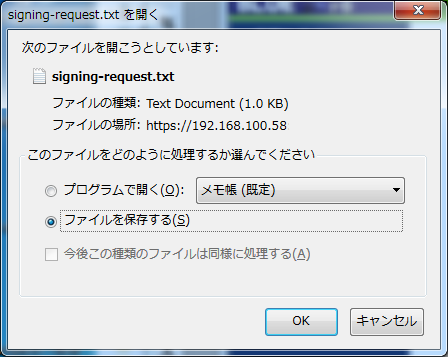

「署名リクエストの作成」でファイルを保存
作成された「署名リクエスト」　ファイル　signig-request.txt を、公的なSSLサーバー証明書の発行機関へ送付

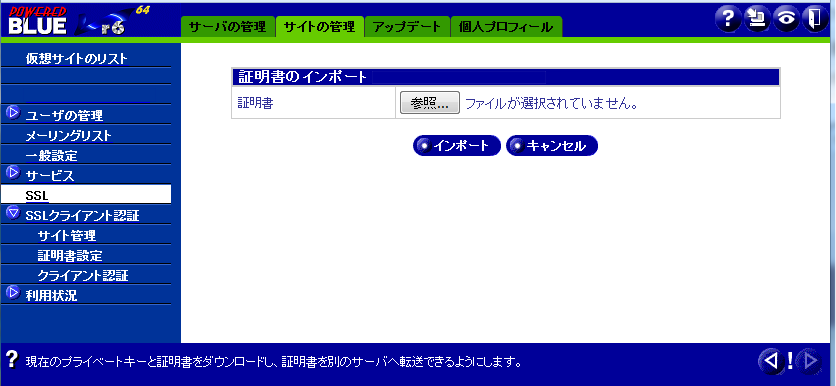

公的機関で発行された、サーバー証明書を　「インポート」　します
中間証明書のインポートにも対応しています

SSLサーバー証明書が発行されたら「インポート」ボタン操作でSSLサーバー証明書をインポートします

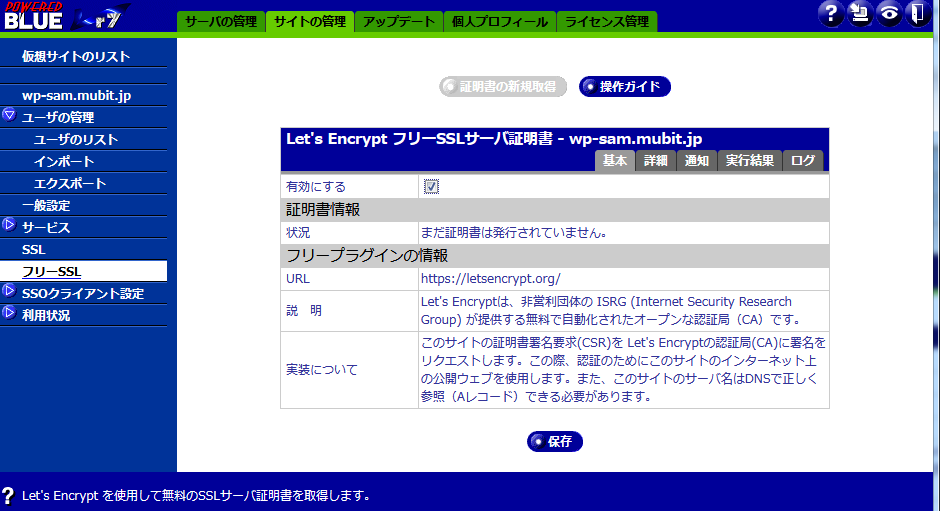

Let’s Encryptの場合

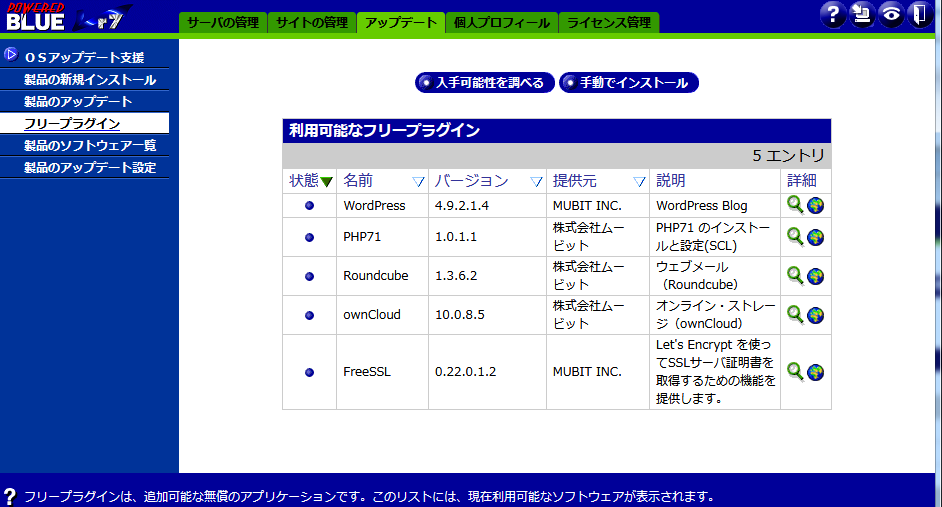

フリープラグイン機能を利用して、Let’s Encryptプログラムをインポートします

FreeSSLを選択

Let’s Encryptインストール後に　「有効にする」　にチェックを入れます

リバースプロキシの設定

作成した仮想サイトにリバースプロキシを設定します

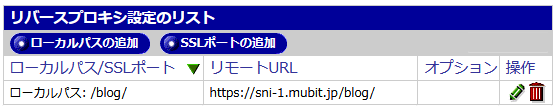

例　https://wp-sam.mubit.jp/blog/ —–> https://sni-1.mubit.jp/blog/

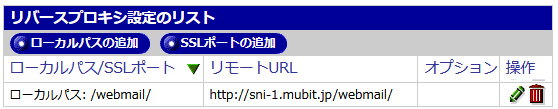

例　 https://wp-sam.mubit.jp/webmail/ —–> http://sni-1.mubit.jp/webmail/

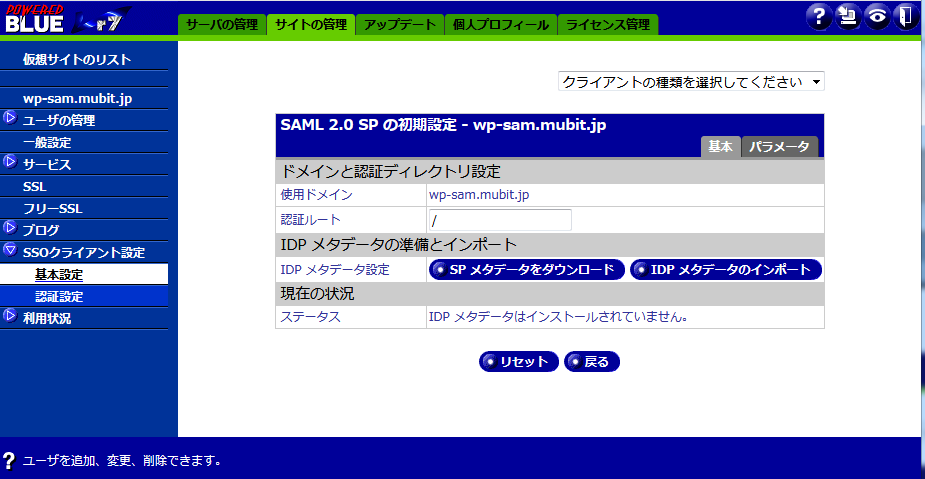

SAML2.0のエンドポイント

SAMLのエンドポイントを指定します　　例　/

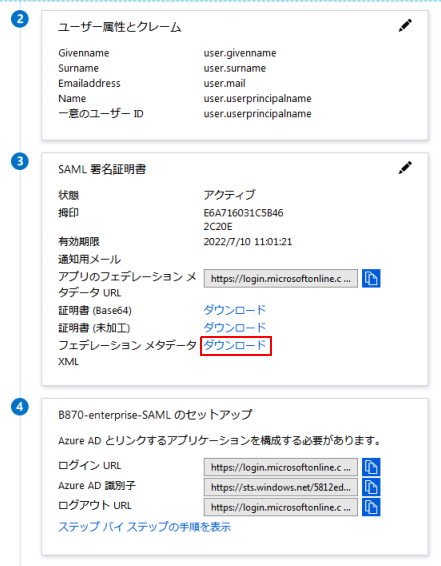

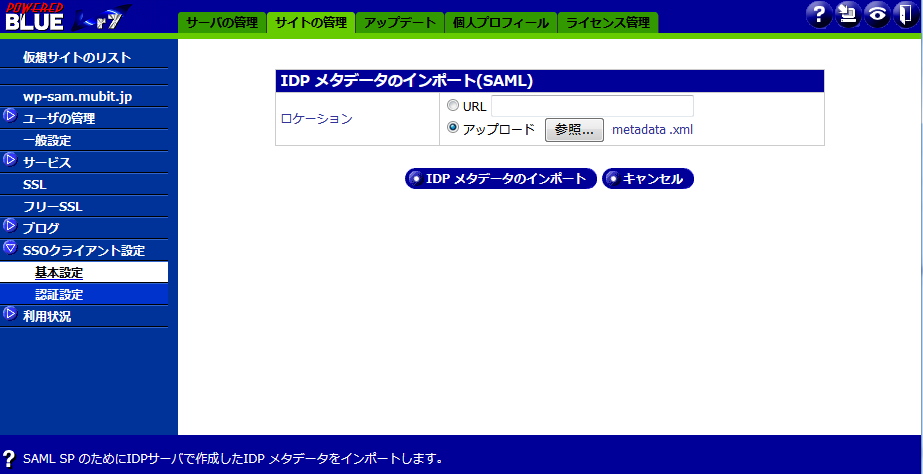

idP側のxmlのメタデータをSPへインポートします

idP側のxmlのメタデータをインポートします

SP側のxmlのメタデータをダウンロードします

idP側で作成のメタデータ（xml）をアップロードします

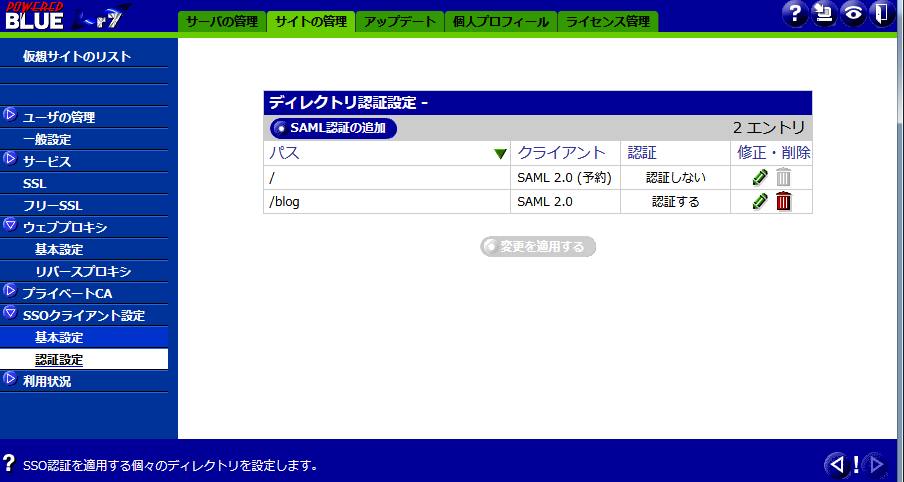

SAML2.0の認証をかけたいdirを指定します

例　/blog

https://wp-sam.mubt.jp/blog/ 　にSAML認証が適用されます

グループアクセスでのコントロールが不要の場合には、SP側はここまでの設定です。

https://wp-sam.mubt.jp/webmail/ 　　にSAML認証を適用させる場合も、同様の設定を行います

attributeの指定

グループでのリバースプロキシへのアクセスコントロールを行なう場合に、attributeを追加で設定します

それぞれのパスに対して、idP側で設定の　attribute-value　もしくは　ロール　の指定が出来ます

部門毎やグループ毎などにリバースプロキシへのアクセスコントロールを行ないたい場合には、便利な機能です。

例　営業部・開発部・総務部はidPでリバースプロキシへのアクセスを許可する
例　特定の役職以上はリバースプロキシへのアクセスを許可する

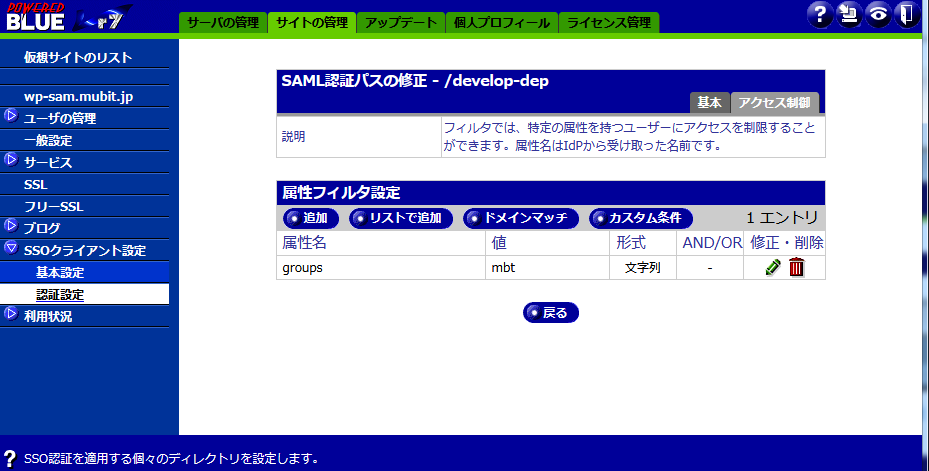

attribute=”groups” value=” mbt” でのアクセスを許可の場合の設定例

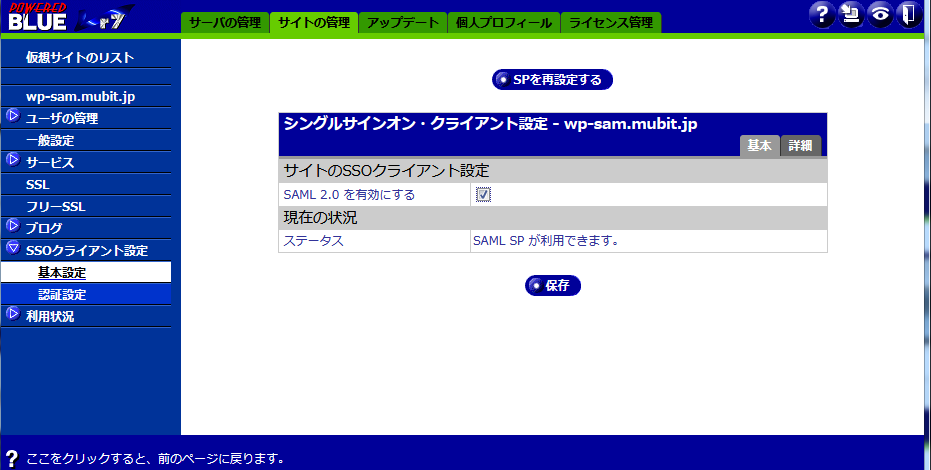

samlの有効化

SAML認証を有効にします

idP / Microsoft Entra IDの設定

Microsoft Entra IDの利用プラン

Microsoft Entra ID P1　以上　（SAML認証に必要）

エンタープライズアプリケーションブレード

自社独自のSAMLベースWebを登録の場合には、[エンタープライズアプリケーション] ブレードを使用して、アプリケーションを Microsoft ID プラットフォームに接続します。

お使いの Microsoft ID プラットフォーム管理者アカウントを使用して、Microsoft Entra IDポタールにサインインします。

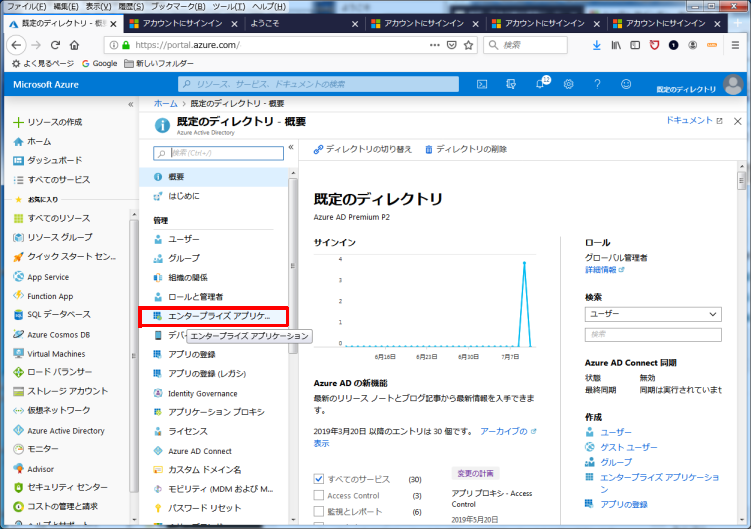

[エンタープライズアプリケーション] > [新しいアプリケーション] の順に選択します。
(省略可能だが推奨) [ギャラリーから追加する] 検索ボックスに、アプリケーションの表示名を入力します。検索結果にアプリケーションが表示されたら、それを選択し、この手順の残りをスキップします。

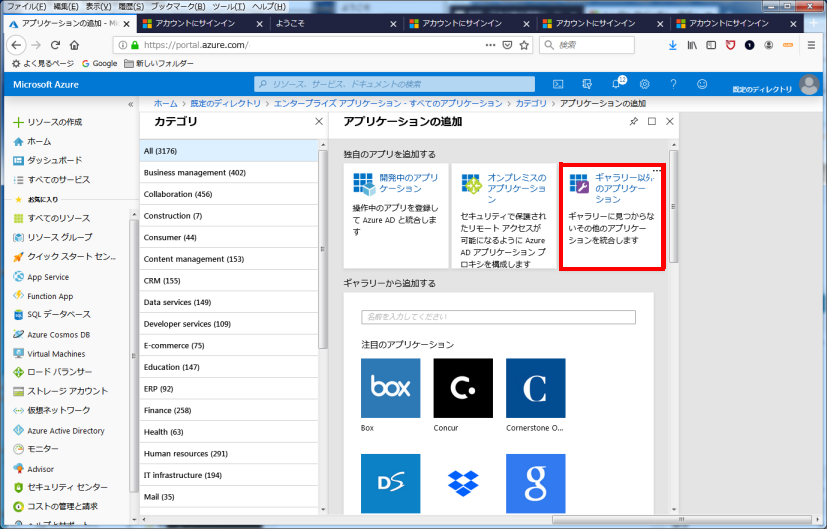

[ギャラリー以外のアプリケーション] を選択します。 [独自のアプリケーションの追加] ページが表示されます。

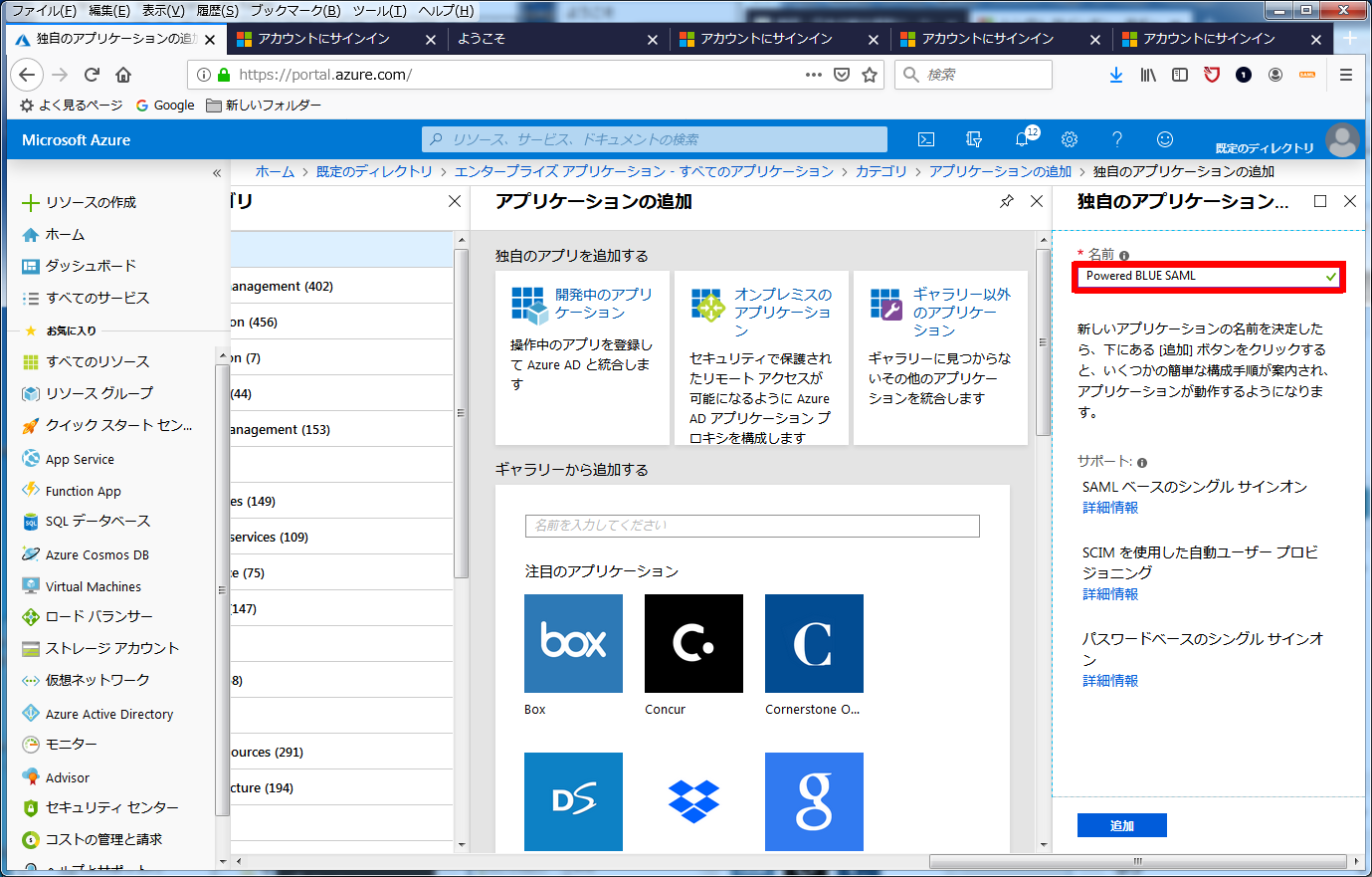

新しいアプリケーションの表示名を入力します。
[追加] を選択します。

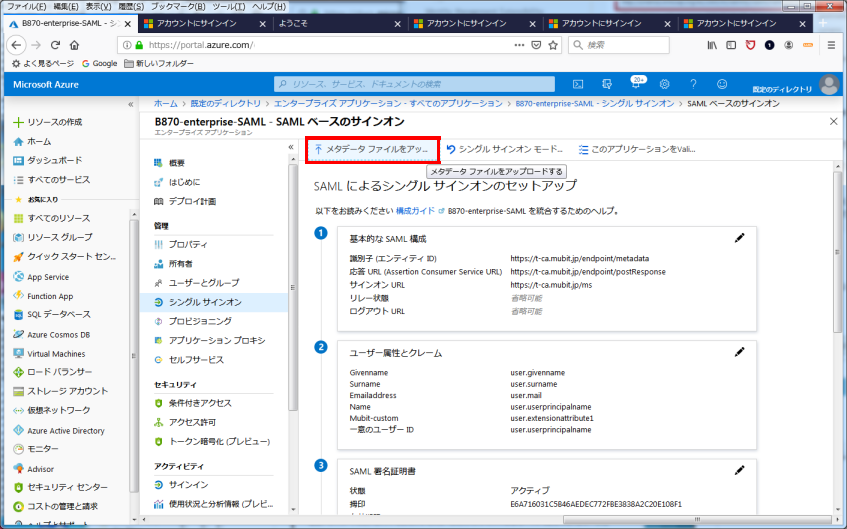

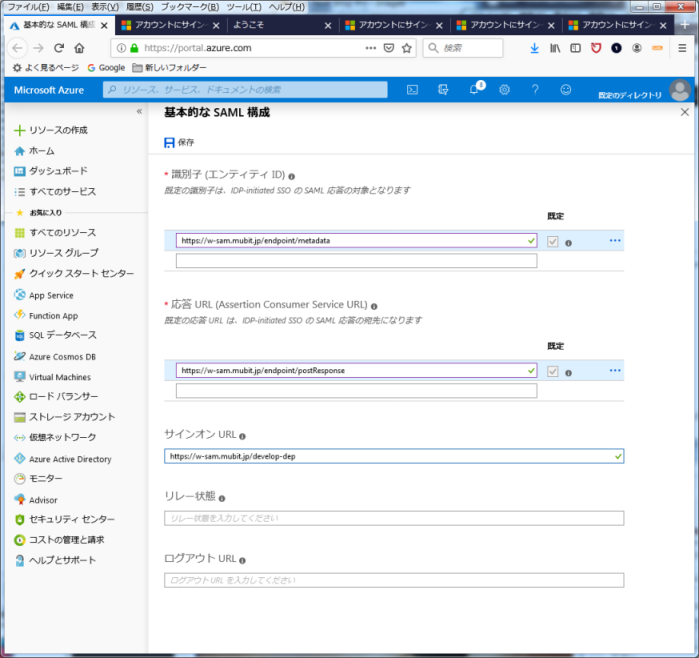

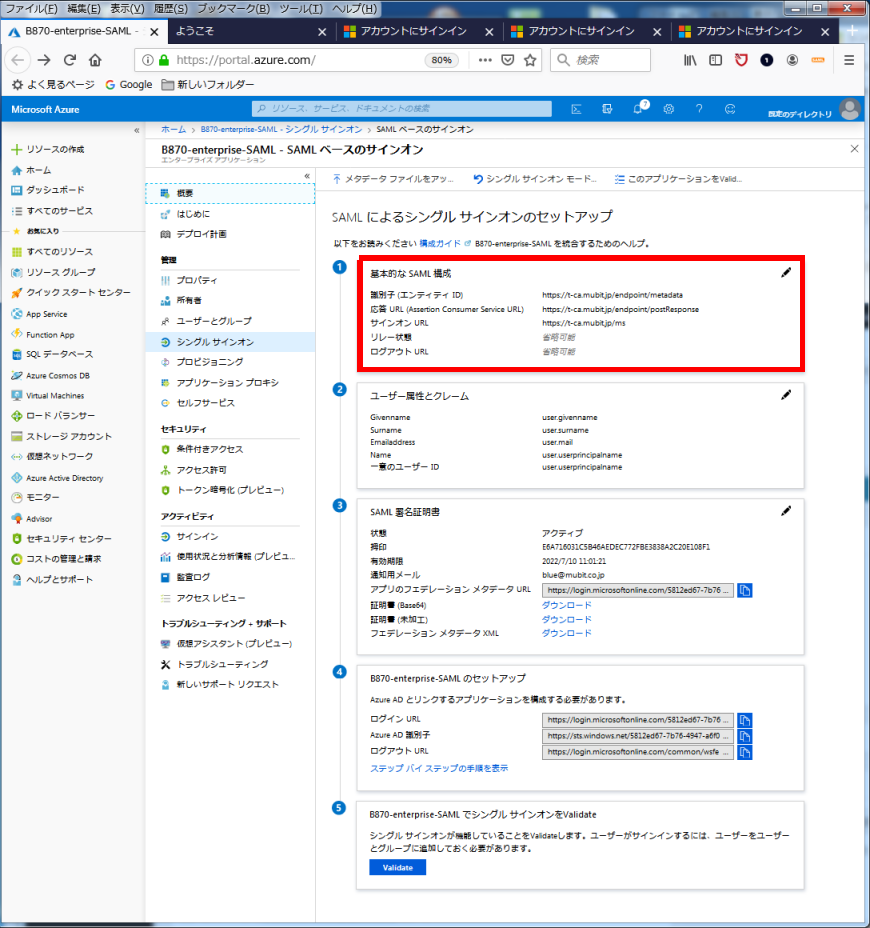

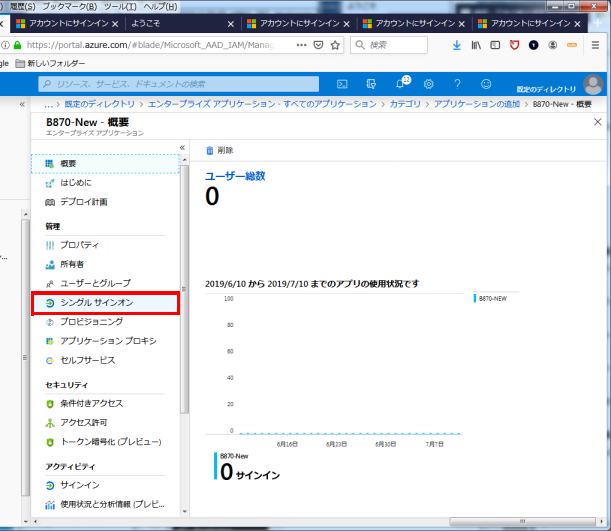

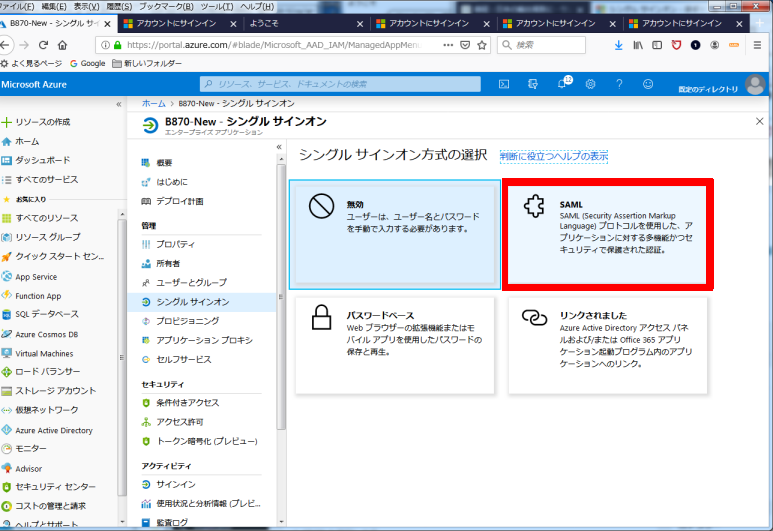

この方法でアプリケーションを追加することにより、事前に統合されたアプリケーションに似たエクスペリエンスを提供します。まず、アプリケーションのサイドバーから、 [シングルサインオン] を選択します。次の画面 ( [シングルサインオン方式の選択] ) は、SSO を構成するためのオプションを示しています。
