idP ～ KeycloakでSAML認証対応Webを構築運用 / シングルサインオンでWebアクセス（多要素認証にも対応）

SAML認証を利用したidP/KeycloakとWebの連携です。Keycloakでは、標準で SAML2.0とOIDC がSSO認証プロトコルとして利用できます。今回は、SAML認証連携でWebアクセスを試してみます。自社のWebをSSO・シングルサインオンで運用することができます。WildFly 対応版からQuarkus対応版への変更も出来ます

SAML認証の特徴として、ターゲットの Web がLAN内に設置の場合にでも認証が出来るメリットがあります。





【こんな場合に】

  • 認証対応のWebを構築運用したい
  • Keycloakで認証したい
  • ワンタイムパスワード認やSSLクライアント認証など多要素認証で利用したい
  • AD連携で認証を行いたい
  • 管理者に負担を掛けずに運用したい
  • Azure ADなどの高額なidPは利用できない
  • セキュリティポリシーにより、SaaSのidPやSPは利用できない
  • Keycloak のWildfly からQuarkus へ変更したい





◉構成する idP / SP

idP Keycloak
or
Powered BLUE idP for Keycloak

GUIからのサーバー設定対応
SP SAML対応Web
or
Powered BLUE Web for SSO / IDaaS

GUIからのサーバー設定対応







◉ idP / Keycloak

一般的なKeycloakを利用できます





Keycloakのアプライアンスを利用することも出来ます

　「Powered BLUE idP for Keycloak」





Powered BLUE idP for Keycloak　構成

  • OS RedHat 8.x / RockyLinux 8.x 対応
  • Keycloak
  • GUIでのサーバーやアプリの設定
  • アプライアンス





Keycloakの構成やDB設定

GUIからの

  • サーバーの設定（Network / Firewall )
  • ウィザードによるKeycloakの構成や設定（スタンドアロンやクラスター）
  • DB 設定（ H2 / MariaDB ）
  • DB 構成   ( 内蔵もしくは外部サーバーのどちらの構成にも対応 ）
  • Keycloak のバックアップ、リストア、バージョンアップ
  • keycloak へのアクセスポート（ 80 / 443 )
  • リバースプロキシ内蔵＆連携機能
  • SSLサーバー証明書の登録
  • アクティブモニタ（サービス監視・再起動・管理者への通知）

など対応しており、コマンドラインからのプログラムのインストールや設定は不要です



◉ スタンドアローンやクラスター構成　DBセットアップ

  • データベース構成
  • スタンドアローンやクラスター構成















  • クラスター構成













Keycloakのバックアップ　例





Keycloakのバージョンアップ　例

ver 18.0.1 から　ver 19.0.1 へ　変更 ( WildFlyからQuarkus 対応版へ変更）









◉ ダイレクトアクセス・モードやリバースプロキシ同居モード構成に対応

















①   リバースプロキシ構成（有・無）

ダイレクトアクセス・モード　Client ⇒   ( 443 / Keycloak )

  • Keycloakを直接443番ポートで運用します

















リバースプロキシ・モード　　Client ⇒   ( 443 / リバースプロキシ ⇒ 8080 / Keycloak )  1台で構成

  • リバースプロキシ経由でKeycloakへアクセスする運用です













②  パス設定　（Quarkusでも任意のパスを指定できます）
https:// idp.keycloak.com / auth /



③  http・https ポート設定
443 / 8080 / 80  /etc







SSLサーバー証明書機能

  • 自己証明のSSL証明書の作成機能
  • パブリックなSSL証明書のインポート機能





サーバーの簡単運用

  • サーバーのモニタリングやサービスの自動再起動
  • パッチの自動適用機能
  • 管理者への通知機能

* サーバーの自己監視機能により、外部の監視サービスを利用しない運用が可能





 ◉構成例

  • サーバ側ホスト（IdP ） https://idp.example.jp (KEYCLOAK)
  • クライアント側ホスト（SP ） https://www.example.jp (SSO クライアント設定)
  • ユーザ名 demo (demo@example.jp)





◉ SP / Webアプライアンス

SAML認証に対応のWebサーバーとしては、SAMLやOpenID Connect認証に対応した「Powered BLUE Web for SSO / IDaaS」を利用します。今回はSAML認証のSPとして設定します。













この製品は

  • SAML認証及びOIDC認証に対応のWeb機能
  • Web/Mail/DNS/ftp（インターネットサーバー機能）
  • Let’s Encrypt （フリープラグインで提供）
  • WordPress（フリープラグインで提供）
  • ひとり情シスでの運用に対応

のアプライアンスです



SAML/SPの設定

  • SAML-SPの設定
  • Webページの作成

などを行います

  • エンドポイント　URL IdP との通信に使用するURL。
  • エンティティID 　クライアントの識別ID。
  • SAML SP 証明書 　IdP のSAML リクエストの署名に使用する公開鍵。
  • 認証ルート
    仮想サイトでSAML 認証を適用するウェブの絶対パス（ルート相対パス）を設定します。デフォルトは、「/saml」です。認証するパスを追加する場合は、このディレクトリの下層に作成する必要があります。サイト全体を認証する場合は「/」を指定してください。



SAML認証対応のWebページ

一般的なWebコンテンツのアップロードやWordPerssでのWebサイトの構築＆SAML認証での運用に対応。Webサイトには「ユーザーアカウント不要」での運用が可能です。

一般的なWebコンテンツのWebサイト WordPressのWebサイト





◉idP・keycloak側の設定

  • レルム名  saml-demo
  • クライアントID  https://www.example.jp/saml/endpoint/metadata
  • レルムロール  saml-demo-role
  • ユーザ名  demo ( demo@example.jp)



レルムの追加

saml-demo



クライアントの追加

「ファイルを選択」をクリックし、ダウンロードして置いたSP メタデータ（このサイトの場合は
www.example.jp_metadata.xml ）をインポートします。SP メタデータを使用することで、必要項目の入力を省略できます。



ロールの追加

例　saml-demo-role

ユーザーの追加



例　demo



パスワードの設定

ユーザーにロールの割り当て

idPのメタデータのダウンロード

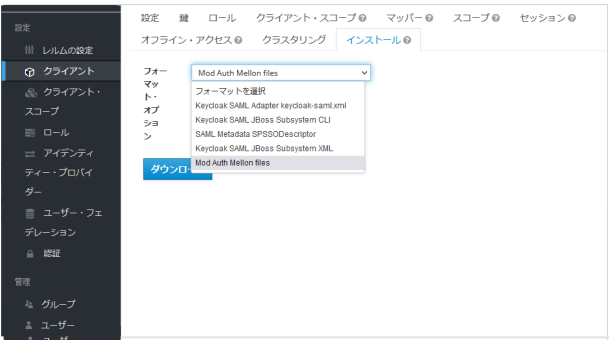

サーバ側のエンドポイント情報が格納されたIdP メタデータファイルをダウンロードします。「クライアント」メニューの「インストール」の「Mod Auth Mellon files]を選択してzipファイルをダウンロードします。

ダウンロードしたzip ファイルを展開します。以下の3ファイルが含まれています

  • client-cert.pem
  • idp-metadata.xml
  • sp-metadata.xml









◉SP側へのidPメタデータの登録

上記でダウンロード&展開した、Keycloak側の idp-metadata.xml ファイルをインポートします

SP側のSAML認証の適用

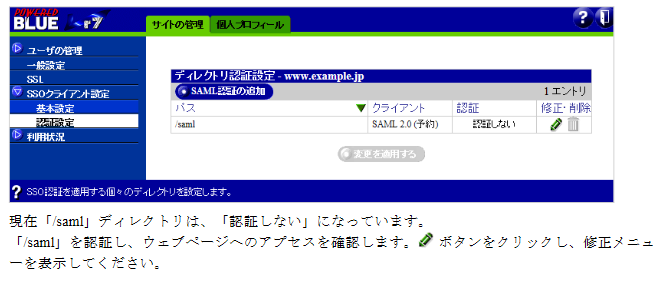

SAML認証パスの設定

例　/SAMLに認証を設定





◉動作認証の確認

１）認証が適用された http://www.example.jp/saml/ へアクセスします
２）IdP　https://idp.example.jp　にリダイレクトされ、認証用の画面が表示されます
３）認証後にターゲットのWebサイトが表示されます



Webページの表示

一般的なWebコンテンツのWebサイト WordPressのWebサイト





◉Keycloakを多要素認証で運用

Keycloakへのアクセスは「ID・パスワード認証」が標準設定です。

Keycloakを「ID・パスワード＋SSLクライアント認証」で運用する構成例です



https://www.mubit.co.jp/sub/products/blue/img2/arrow-finger.gif　KeycloakをSSLクライアント認証（多要素認証）で運用する







◉各種Web システムへのSSO

一度のKeycloakの認証で、複数のWebシステムへSSOでアクセスできます





◉運用先











  • VMware / Hyper-V
  • AWS / Azure / FUJITSU Hybrid IT Service FJcloud-O (富士通) / VPS





◉デモサーバー

SAML認証の　https://www.mubit.co.jp/sub/products/blue/img2/arrow-finger.gif　デモサーバー
