SSLクライアント認証対応リバースプロキシ

「Powered BLUE 870 プライベートCA-Reverse-Proxy」は、利用者側でPKI基盤を構築して電子証明書を発行、管理およびリバースプロキシまでをオールインワンで運用出来るアプライアンス製品です。

自社専用で運営出来るため、証明書の発行コストを大幅に低減することが出来ます。
また証明書の迅速な発行や失効など利用者のニーズに合わせた柔軟な運用が可能です。


アプライアンスの機能として

 PKI/公開鍵基盤機能(SSLクライアント証明書発行・管理)
 SSLクライアント認証 機能
 リバースプロキシ機能
 インターネットサーバー(Web/Mail/DNS)機能

までを1台で運用することができます。



社内Webへアクセス

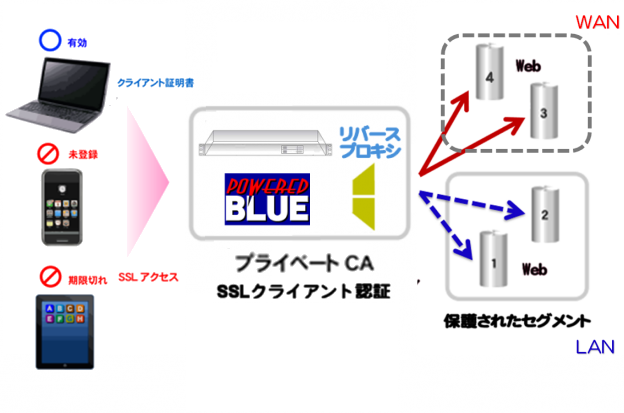

SSLクライアント認証のリバースプロキシ経由で、既存のWebサイトへアクセスできます。

既存のWebサイト側で
    「認証機能を有していない」
もしくは
    「認証機能が弱い」
場合でもセキュアなアクセスが可能です。

ブラウザから利用
 利用者はVPNやモバイル用の閉域網は不要
 ブラウザのみで社内のWebサイトへアクセス




 SSLクライアント認証のアクセスコントロール

ディレクトリ毎にアクセスコントロールを設定可能。
SSLクライアント証明書を失効させることなく、Webへのアクセスを禁止可能。

グループウエアへのアクセス例
クライアント証明書 〇 クライアント証明書 ✕



アクセスコントロール
 組織や部門でのアクセス制限
 曜日や時間帯でのアクセス制限
 特定ユーザーでのアクセス制限
 端末を紛失したAさんのSSLクライアント証明書でのアクセス禁止




リバースプロキシ設定

 複数のリバース先 / バックエンドの設定に対応
 リバース先のポート( http / https / ポート番号 )を指定に対応
 終端までSSL通信での運用に対応
 リバースプロキシーのサイトに Let's Encrypt の利用が可能



リバースプロキシパラメータ設定
 パス調整 (ヘッダー置換 / URL置換 / 文字列置換 / 画像パス置換)
 クッキー調整 (クッキーのドメイン置換)
 バックエンドの接続調整 (接続再利用の有効 / 無効 )
 セッション維持 / タイムアウト時間設定
 HA構成時 / パラメータ同期 / SSLクライアント証明書同期





リバースプロキシやWeb機能

リバースプロキシの機能に加えて、Webサイトの機能も有しています。

マルチテナントに対応しており、仮想サイトごとに
 リバースプロキシ
 Webサイト
 Webサイト&リバースプロキシ
の異なる運用が出来ます


SSLクライアント認証のステップ

1)リバースプロキシへアクセス
2)SSLクライアント認証
3)認証後にリダイレクト先のWebを表示




有効なSSLクライアント証明書の無い場合




 HA構成

 CAとリバースプロキシの分離運用に対応
 認証対応リバースプロキシの Active-Active に対応
 ロードバランサーやGSLB、Route53によるマルチAZに対応


シングルAZでの構成
 シングルAZ + ロードバランサー


マルチAZでの構成
 リージョンA / 日本データセンタ
 リージョンB / 米国データセンタ





アプライアンス仕様




項目 Private-CA クライアント
認証
CA連携 リバース
プロキシ
機能  ✔
詳細 SSLクライアント
証明書
発行
失効

CA・CRLの
分離運用対応
Webサイト単位
ディレクトリ単位
Global Sign
PKI-Light
対応

Powered BLUE
Private-CA
対応
リダイレクト先の設定数の制限無し

WebSocket
(オプション対応)
形式 CSR発行証明書形式
(X.509.ver.3)

SSLクライアント証明書発行
(PKCS#12)

サーバー証明書発行
(PKCS#12/PEM)

アルゴリズム(SHA1/SHA224/SHA256/SHA384/SHA512)
  任意のポート先指定可能



インターネットサーバー機能

標準で Mail / Web / DNS / ftp などのインターネットサーバー機能を装備しています 。
(全モデル共通)



主な機能
項目 Mail Web DNS SSH DB
機能
詳細 SMTP
SMTPS
SMTP Auth
POP
POPS
IMAP
IMAPS
Mail Box
メール中継機能
SNI
HSTS
TXT
SRV
SPF
SSH
Telnet
ftp
maria DB


フリープラグイン

各種のWebアプリを簡単に導入&利用できます

 WordPress
 Let's Encrypt ( 無償のSSLサーバー証明書 )
 PHP 7.x
 Roundcube (Web Mail )

などのWebアプリ





アプライアンスの運用先


対応の仮想環境
VMware/Hyper-Vなどの仮想環境に対応




対応のクラウド環境
AWS・Azure・VPSなどのクラウド環境での運用




 デモ


サーバーの操作や動作の確認が出来ます。
