Powered BLUE デモサーバー構成

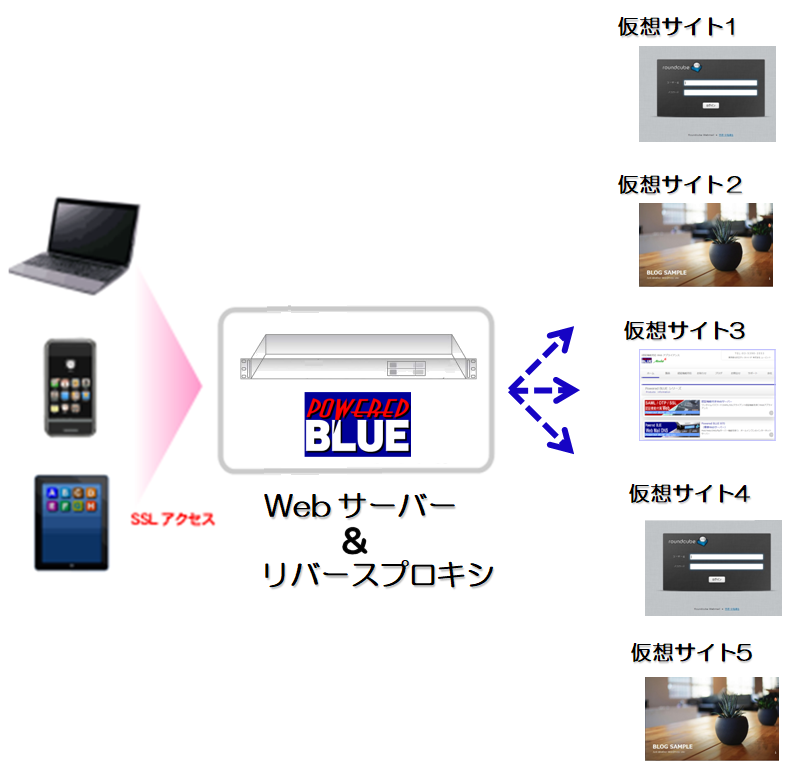

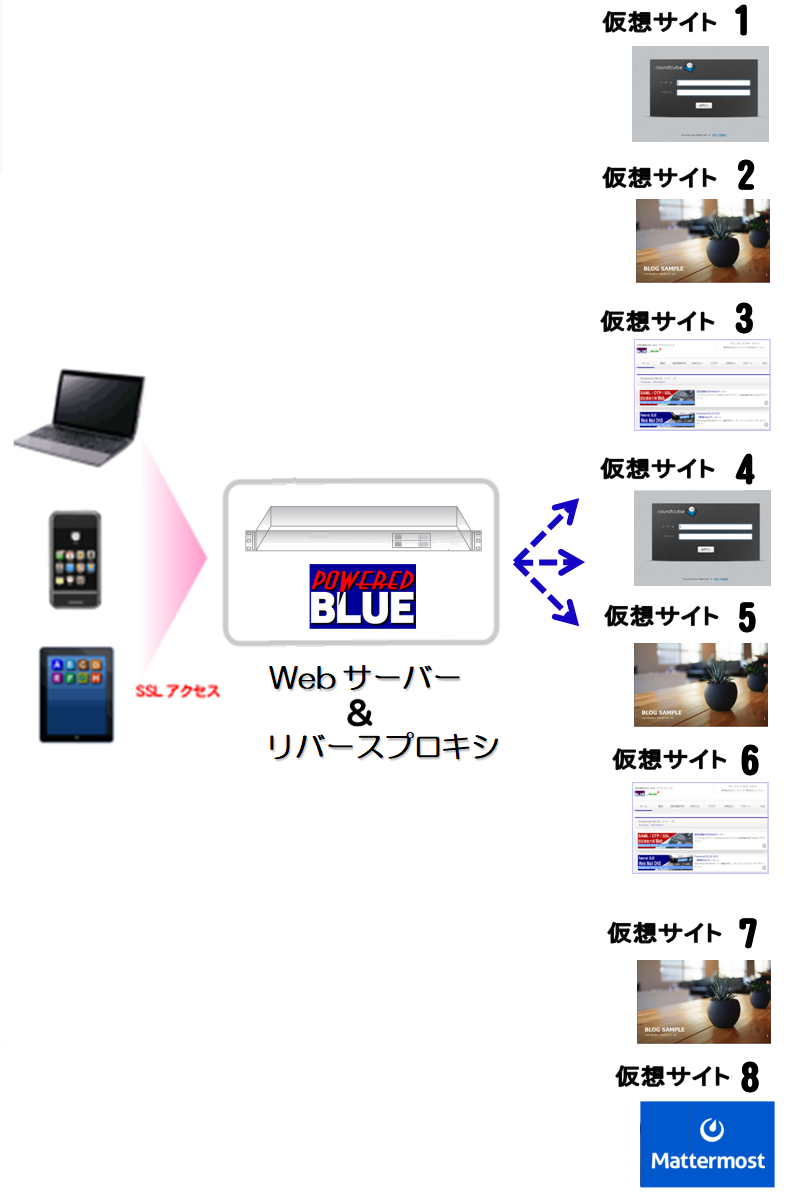

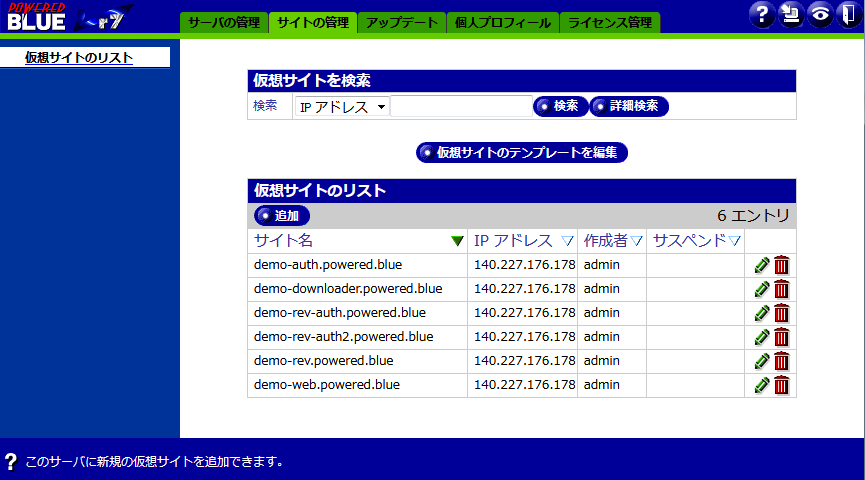

1台のPowered BLUE サーバー上に、8個の仮想サイト（マルチドメイン・マルチサイト）を構築
認証対応（SAML・OTP・SSLクライアント認証）のWebサイト
認証対応（SAML・OTP・SSLクライアント認証）のリバースプロキシ・サイト
Webやリバースプロキシ・サイトには、Let’s Encrypt のSSLサーバー証明書を利用
各種の操作などを確認することが出来ます。
また仮想サイトごとに個別の仮想サイトの 「管理者をアサイン」 することで、仮想サイトの 「権限を移譲」 出来ます。
管理サイト ( pb-demo.powered.blue )
Web / Mai l / DNS / SPF / DKIM / DMARC 機能
syslog サーバー機能
* WebサイトやリバースプロキシサイトのSSLクライアント認証用のSSLクライアント証明書を発行
仮想サイト-2 ( demo1-web-std.powered.blue ) / Webサイト （認証なし）
仮想サイト-3 ( demo1-web-auth.powered.blue ) / Webサイト （OTP認証/SSLクライアント認証/SAML認証）
仮想サイト-4 ( demo1-web-auth2.powered.blue ) / Webサイト （SAML認証+SSLクライアント認証併用）
仮想サイト-5 ( demo1-revp-std.powered.blue ) / リバースプロキシ （認証なし）
仮想サイト-6 ( demo1-revp-auth.powered.blue ) / リバースプロキシ （OTP認証/SSLクライアント認証/SAML認証）
仮想サイト-7 ( demo1-revp-auth2.powered.blue ) / リバースプロキシ （SAML認証+SSLクライアント認証併用）
を構築
WordPressによるWebサイトのコンテンツ作成 （マルチサイト対応 ）
RoundcubeによるWebメール （マルチサイト対応 ）

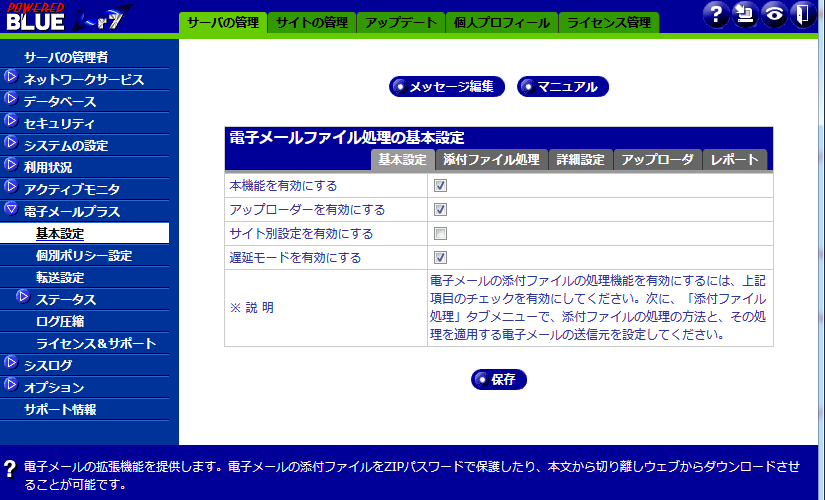

管理画面へのアクセス
・Powerd BLUE 890 サーバーの設定内容は、以下の管理サイトへアクセスすることで確認出来ます
ユーザー名 admin
パスワード Poweredblue-demo
* デモマシンのため、本来のサーバーとは一部動作が異なる部分がございます
* 各種のオプションも組み込まれています
管理画面にアクセス出来ない場合
Firewallなどで社内LANからWAN側の「ポート81」へのアクセスが許可されていない
社内のFirewall を変更（例 81番ポートへのアクセスを許可）
国内キャリア回線のWAN からアクセスする （例 スマ―トフォンからアクセスする）
管理サイトの権限では、全ての仮想サイトの設定にアクセスが出来ます
管理者は仮想サイト毎に、仮想サイト管理者に表示できる内容を指定できます
仮想サイトのサイト管理者の権限では、仮想サイトの設定のみにアクセスが出来ます
仮想サイト-1・標準のWebサイト

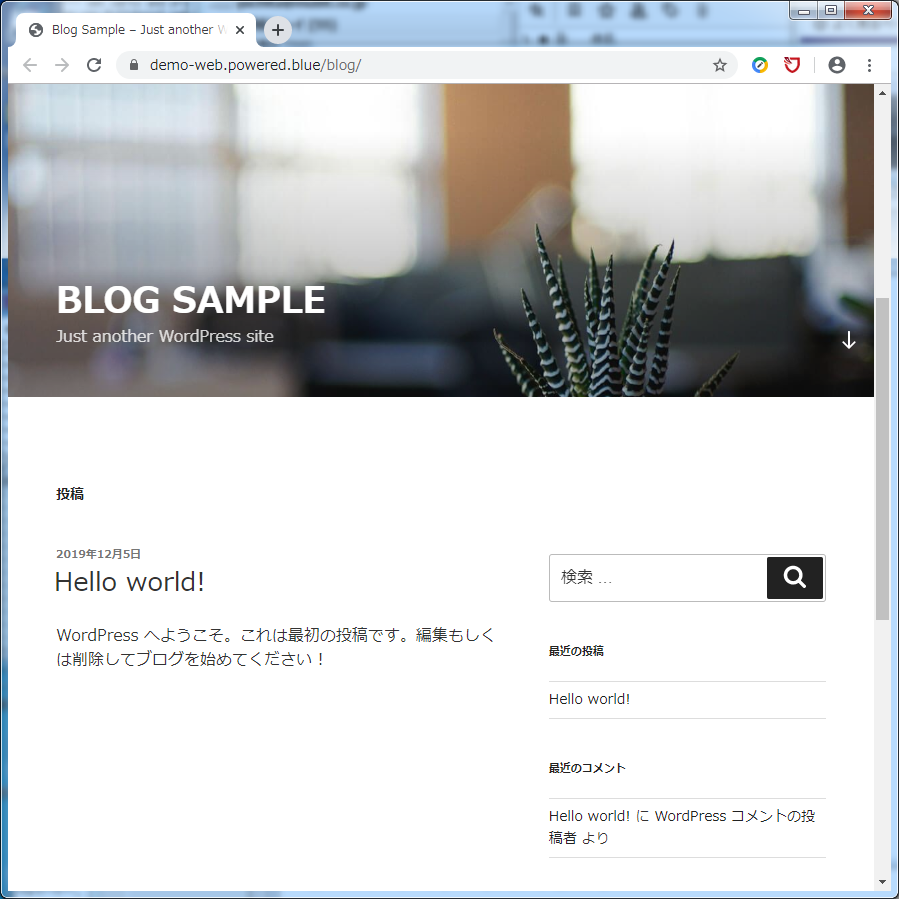

* フリープラグインを利用してWebサイトのコンテンツをWordPressのコンテンツに変更が出来ます
仮想サイト-2 認証機能対応のWebサイト

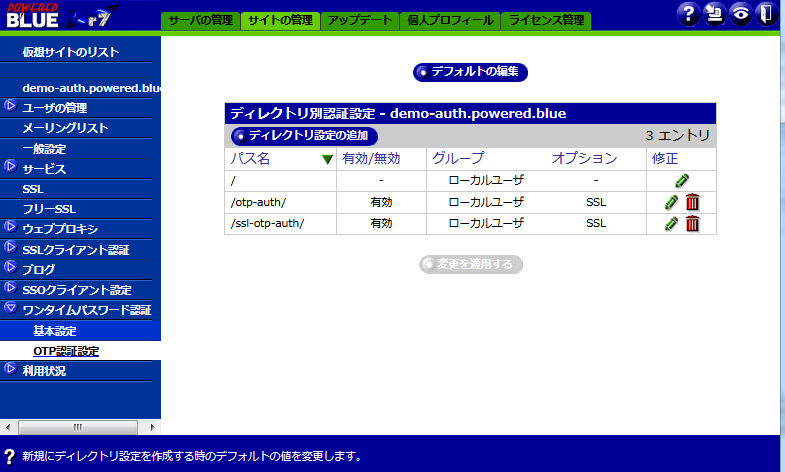

・2-1) Webページ ( ワンタイムパスワード認証対応 )
・2-2) Webページ ( SSLクライアント認証対応 ）
・2-3) Webページ ( SSLクライアント認証+ワンタイムパスワード認証対応 ）
・2-4) Webページ ( SAML認証対応 ）
・3-1) Webページ ( SAML認証&SSLクライアント認証対応 ）
・4-1) Webページ ( SAML認証対応roundcube ）
へのアクセス手順
2-1) ワンタイムパスワード認証
・ https://demo-web-auth.powered.blue/opt-auth/ へワンタイムパスワード認証を設定
ワンタイムパスワードを生成するトークンは、無償のソフトウエアトークンなどが利用できます
Google Authenticator インストール＆設定例
WinAuth インストール＆設定例
Authy インストール＆設定例
IIJ SmartKey インストール＆設定例
Microsoft Authenticator インストール＆設定例
他
ご利用の端末にソフトウエアトークンをインストールします
カメラ付きモバイル端末でQRコードをスキャンする。もしくは、文字コード/共通鍵をPC用のソフトウエアトークンに登録します
アクセス手順
1) ワンタイムパスワード用のQRコードを入手
アカウント tanaka
パスワード Giro2-Tanaka
2）ワンタイムパスワードの表示
ワンタイムパスワード xxxxxx
3）Webサイトにアクセス アカウント/ワンタイムパスワード入力
アカウント tanaka
ワンタイムパスワード xxxxxx
4）認証の成功後 Webサイトの表示
2-2) SSLクライアント認証

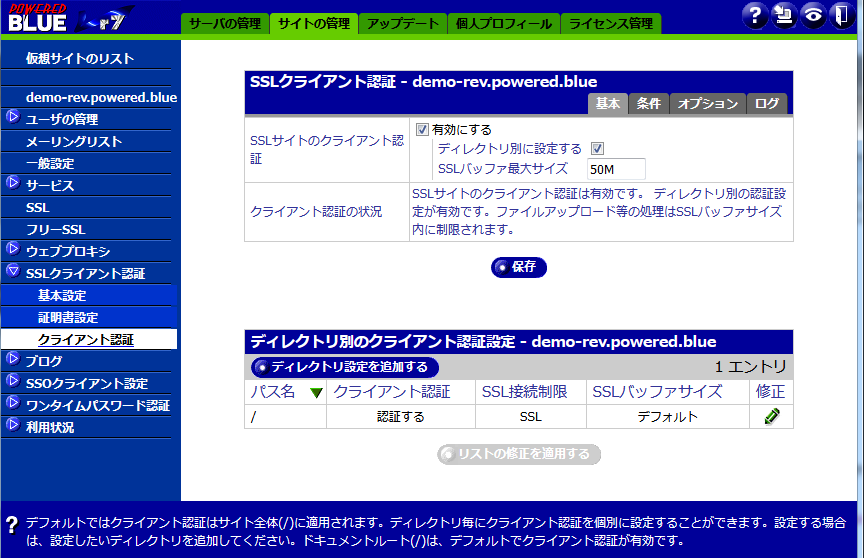

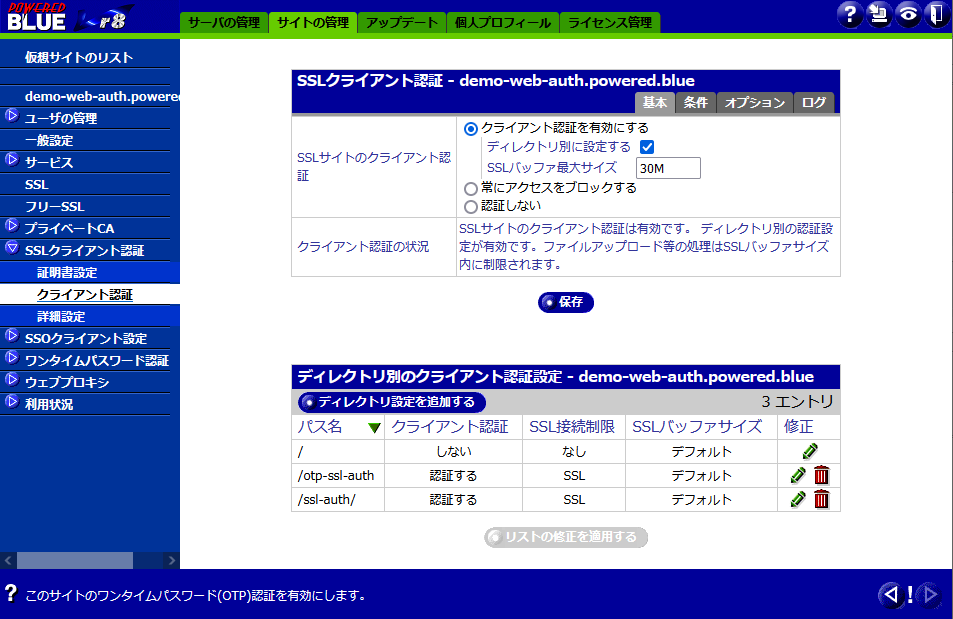

・ https://demo1-web-auth.powered.blue/ssl-auth/ へSSLクライアント認証を設定
事前設定
ご利用の端末やブラウザに「SSLクライアント証明書」をインストールします
SSLクライアント証明書インストール時のパスワードは demo-user-N1 です
2-3) SSLクライアント認証 + ワンタイムパスワード認証の併用
・ https://demo1-web-auth.powered.blue/otp-ssl-auth/ へSSLクライアント認証を設定
・ https://demo1-web-auth.powered.blue/opt-ssl-auth/ へワンタイムパスワード認証を設定
事前設定
上記3-1) ワンタイムパスワード および 3-2)SSLクライアント認証
の設定を行います
アクセス

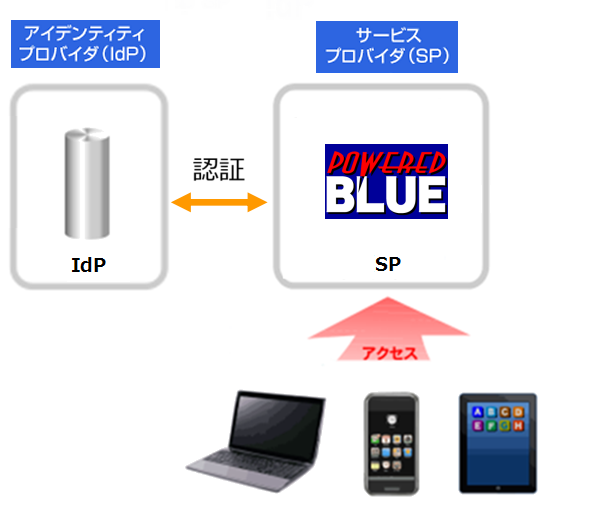

2-4) SAML認証

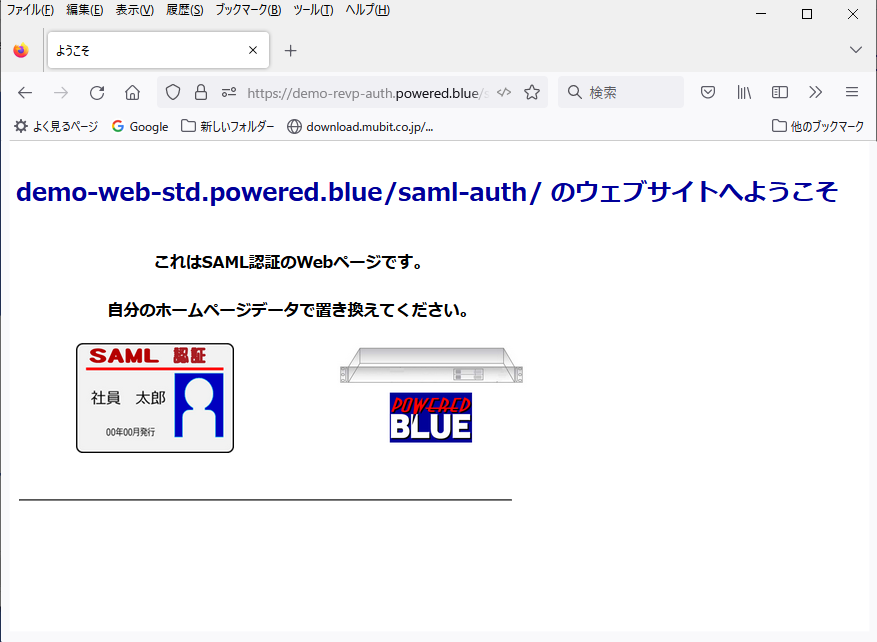

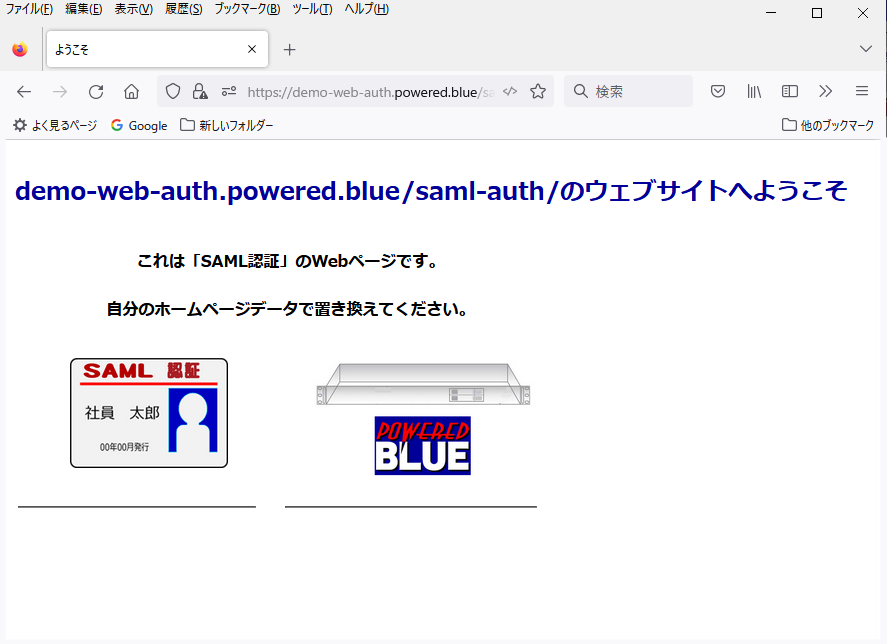

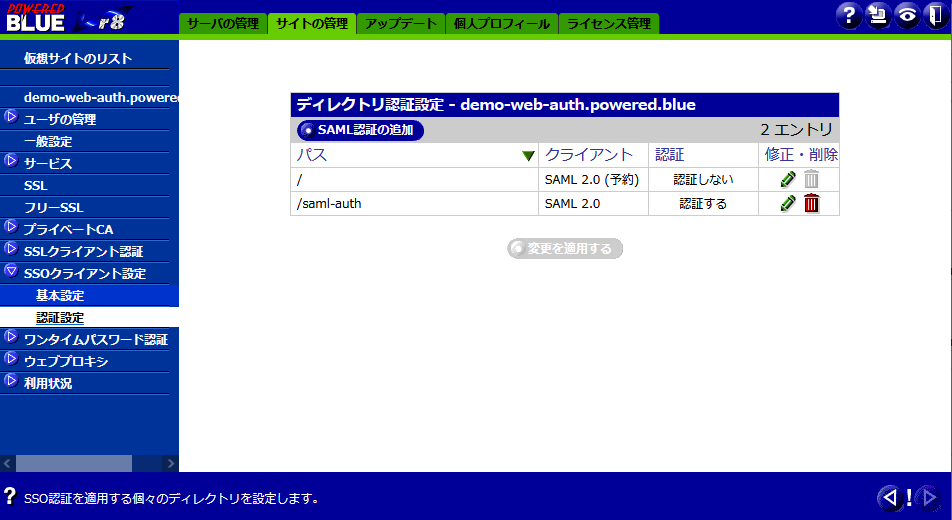

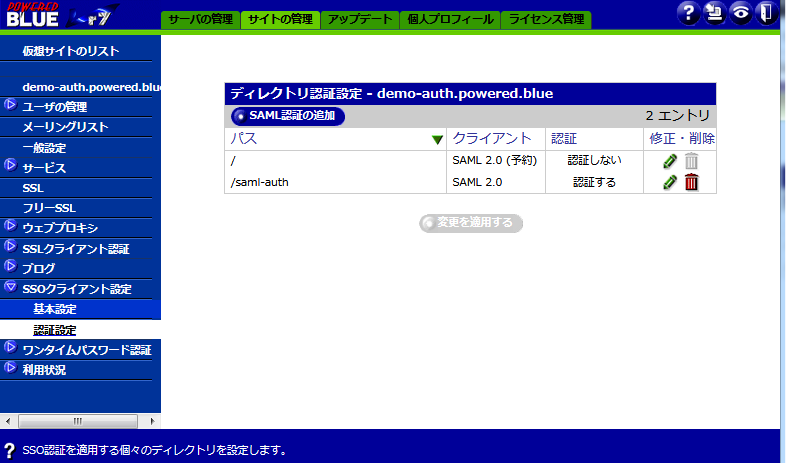

・ https://demo1-web-auth.powered.blue/saml-auth/ へSAML認証を設定
アクセス手順
1) Webへアクセス
2) TrustLogin へアクセス
初回のアクセス時には、TrustLogin の画面が表示
3）TrustLogin への アカウント情報を入力
企業ID trust-mbt
メールアドレス demo-user@powered.blue
パスワード demo-user-N1
4) ターゲットのWeb表示
仮想サイト-3 認証機能対応のWebサイト
・3-1) Webページ ( SSLクライアント認証 + SAML認証 併用Webサイト）
へのアクセス手順
3-1) SSLクライアント認証+SAML認証の併用

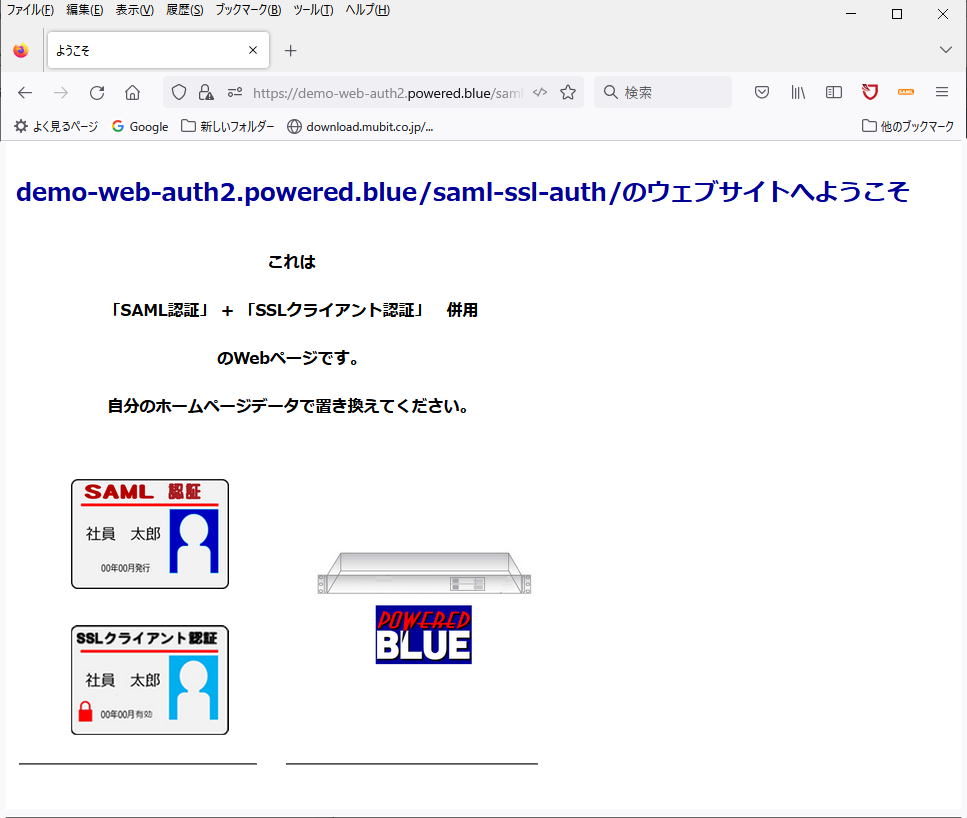

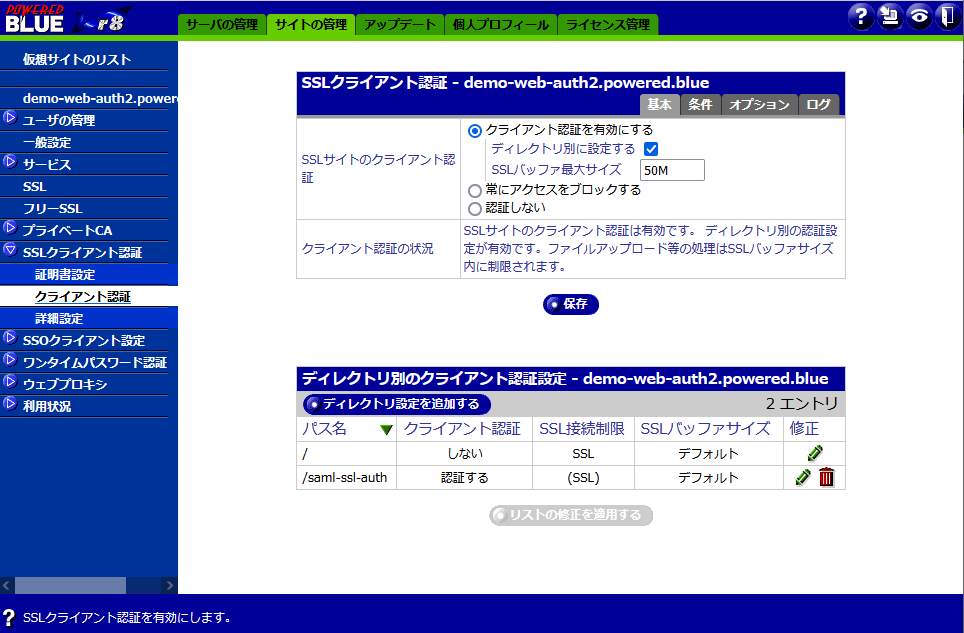

・ http://demo1-web-auth2.powered.blue/saml-ssl-auth/ へSSLクライアント認証を設定
事前設定
ご利用の端末やブラウザに「SSLクライアント証明書」をインストールします
SSLクライアント証明書インストール時のパスワードは demo-user-N1 です

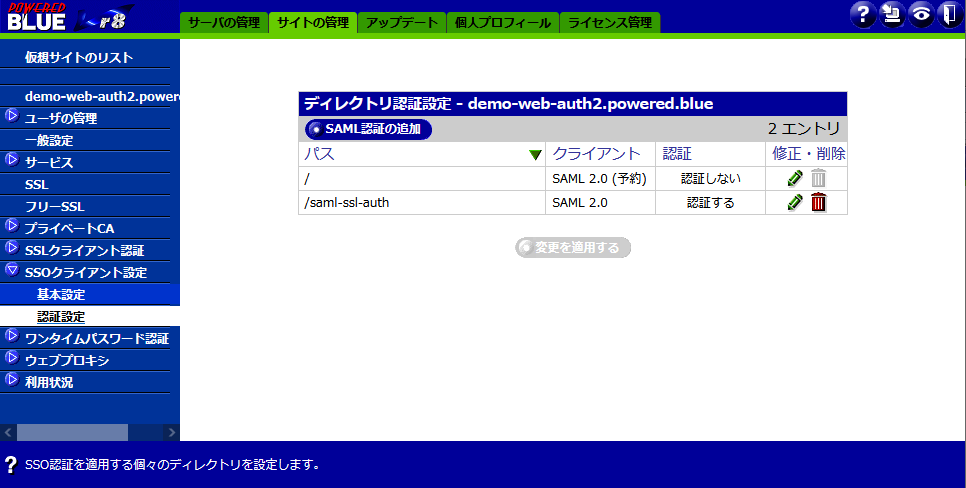

・ https://demo1-web-auth2.powered.blue/saml-ssl-auth/ へSAML認証を設定
アクセス手順
1) Webへアクセス
2) TrustLogin へアクセス
初回のアクセス時には、TrustLogin の画面が表示
3）TrustLogin への アカウント情報を入力
企業ID trust-mbt
メールアドレス demo-user@powered.blue
パスワード demo-user-N1
4) ターゲットのWeb表示
仮想サイト-4 SAML認証機能対応のWebサイト（roundcubeを運用）
・4-1) SSOでのroundcubeへのアクセス手順

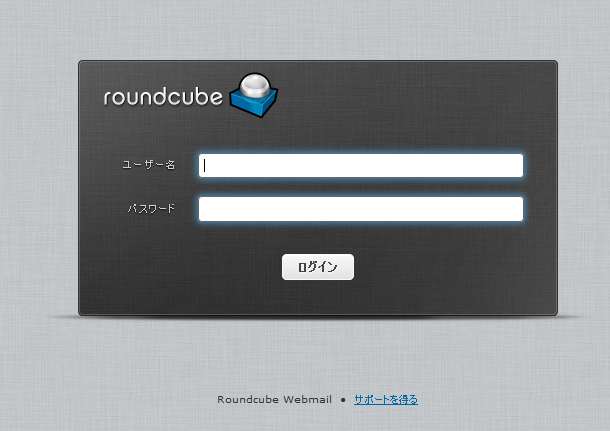

4-1) SAML認証のroundcube
・ https://demo1-web-auth3.powered.blue/sso/ へSAML認証を設定
アクセス手順
1) Roundcubeへアクセス
2) TrustLogin へアクセス
初回のアクセス時には、TrustLogin の画面が表示
3）TrustLogin への アカウント情報を入力
企業ID trust-mbt
メールアドレス demo-user@powered.blue
パスワード demo-user-N1
4) ターゲットのroundcubeへログイン

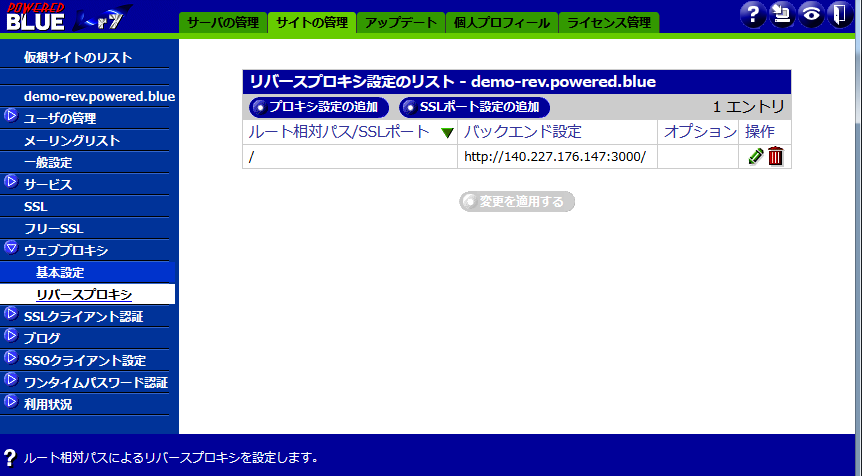

仮想サイト-5 リバースプロキシ
・5-1）リバースプロキシ （ Web認証無し ）
へのアクセス手順
リダイレクト先のWebページ

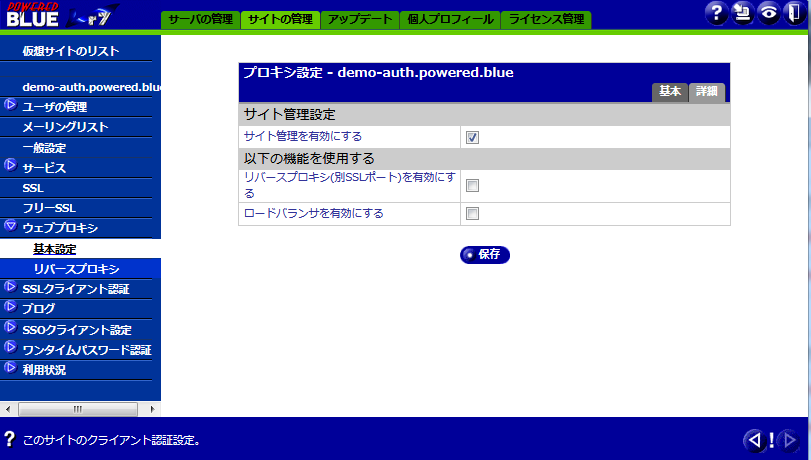

仮想サイト-4 認証機能付属のリバースプロキシ
・6-1) リバースプロキシ ( ワンタイムパスワード認証対応 )
・6-2) リバースプロキシ ( SSLクライアント認証対応 ）
・6-3) リバースプロキシ ( SSLクライアント認証 + ワンタイムパスワード認証対応 ）
・6-4) リバースプロキシ ( SAML認証対応 ）
4-1) ワンタイムパスワード認証＆リバースプロキシ

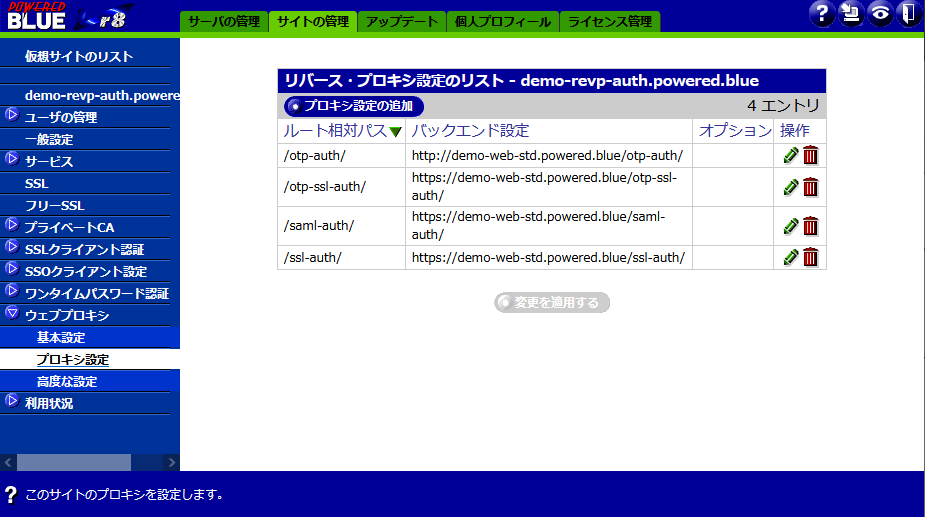

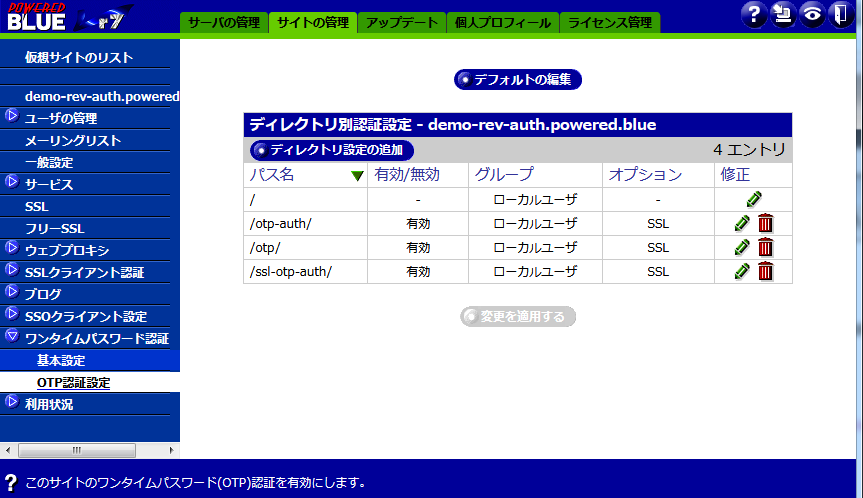

・ https://demo1-revp-auth.powered.blue/otp-auth へワンタイムパスワード認証を設定

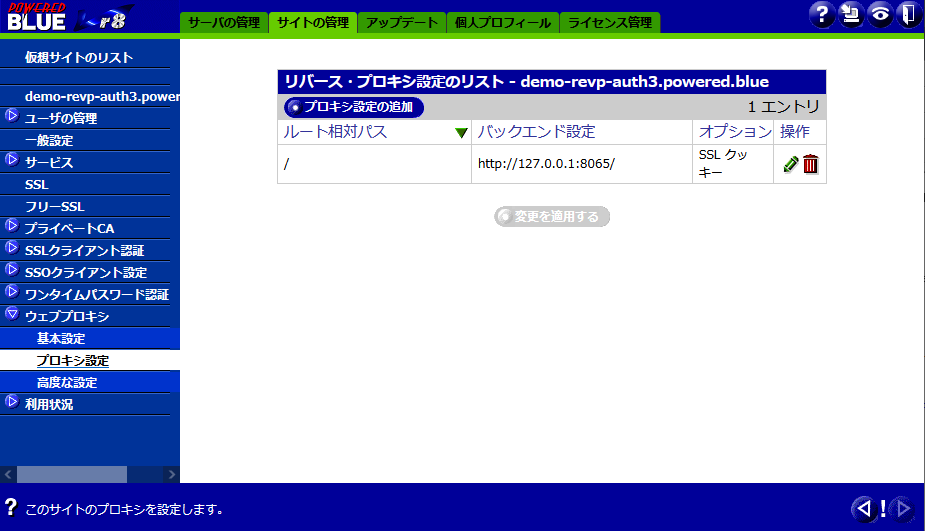

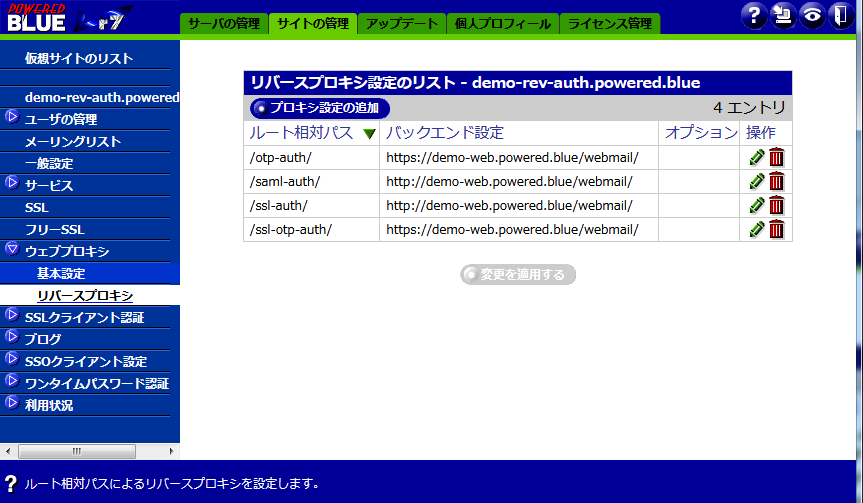

・ https://demo1-revp-auth.powered.blue/otp-auth へリバースプロキシを設定
1) ワンタイムパスワード用のQRコードを入手
アカウント itoh
パスワード Hiro3-itoh

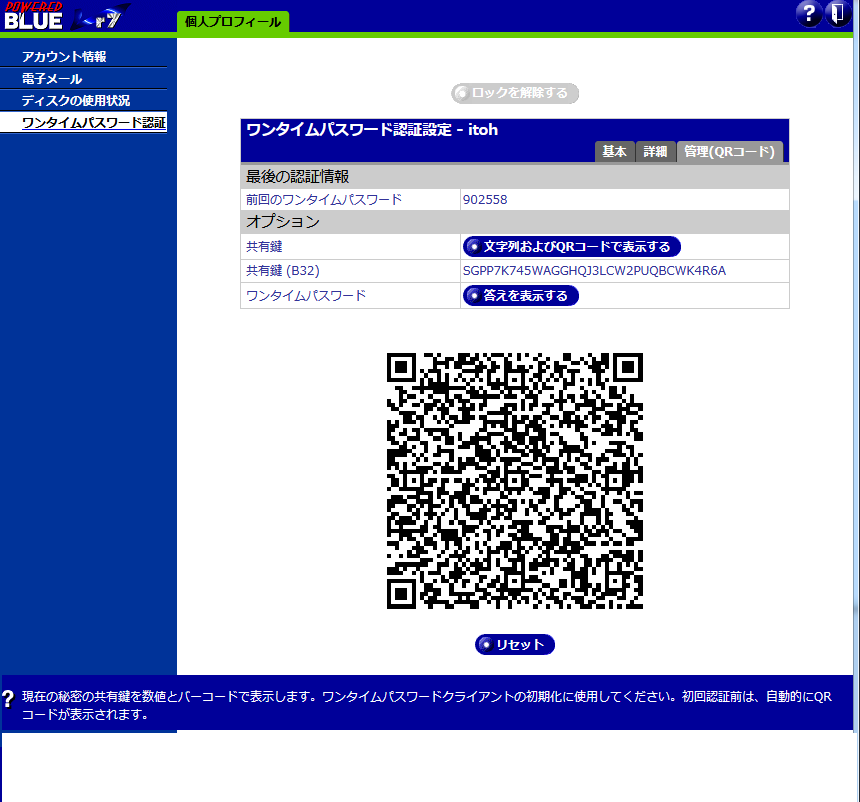

2）ワンタイムパスワードのQRコードを表示＆登録
ご利用のPC/スマフォのワンタイムパスワード用ソフトへ以下のQRコードや共有鍵を登録
共有鍵 2OJMH3Q32BBOWZOP7A75E6M7MZSDOLJT
3）リバースプロキシにアクセス アカウント/ワンタイムパスワード入力
アカウント itoh
ワンタイムパスワード xxxxxx
4）認証の成功後 リダイレクト先のWebサイトの表示
Web Mail
アカウント itoh-demo
ワンタイムパスワード Hiro3-itoh
6-2) SSLクライアント認証

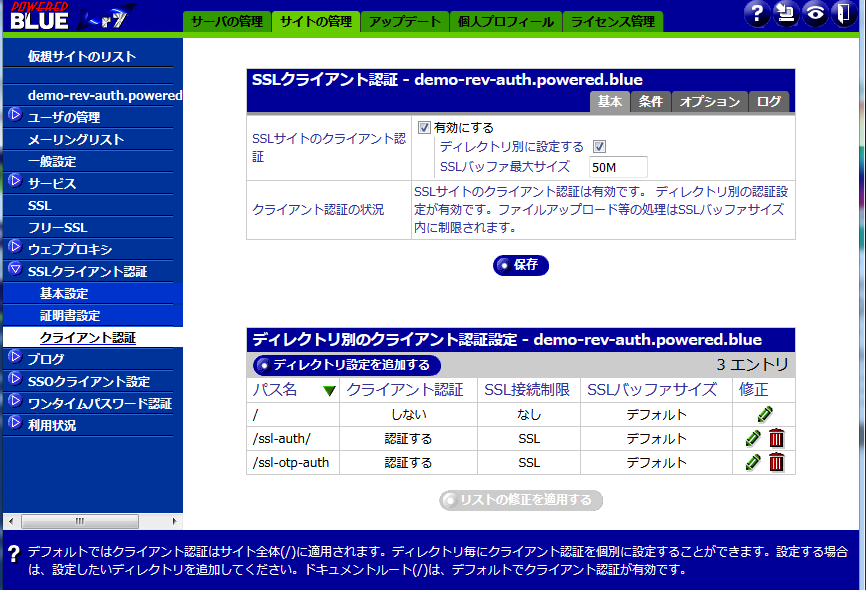

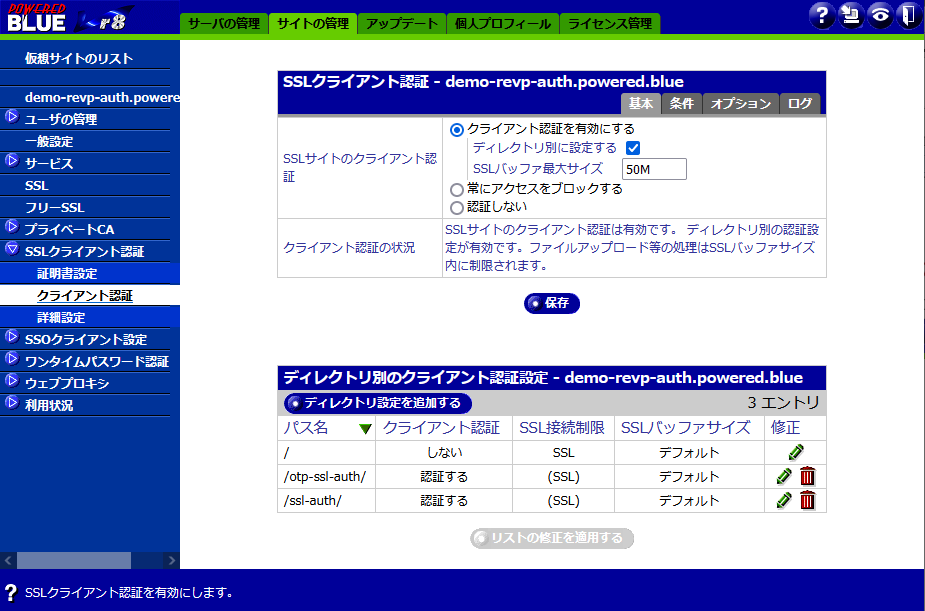

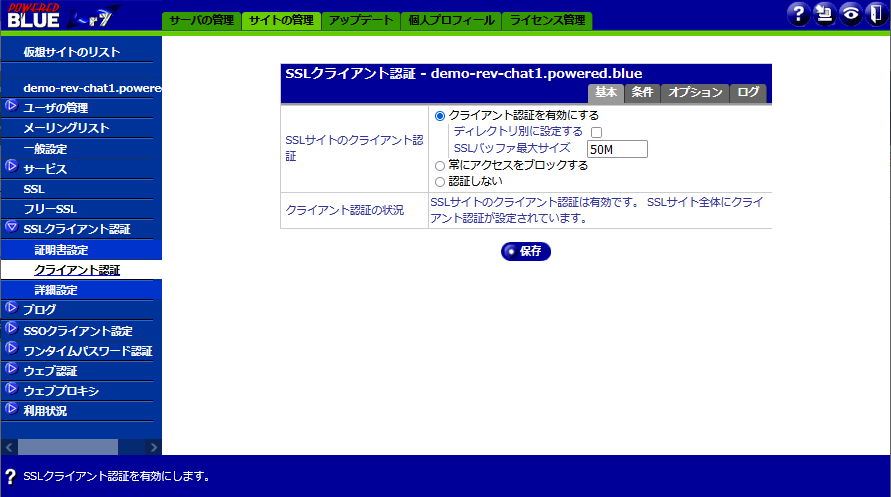

・ https://demo1-revp-auth.powered.blue/ssl-auth/ へSSLクライアント認証を設定
・ https://demo1-revp-auth.powered.blue/ssl-auth/ へリバースプロキシを設定
1）ご利用の端末やブラウザに「SSLクライアント証明書」をインストールします
SSLクライアント証明書インストール時のパスワードは demo-user-N1 です
2) リバースプロキシへアクセス
3）SSLクライアント認証の成功後 リダイレクト先のWebサイトの表示
Web Mail
アカウント demo-user
ワンタイムパスワード demo-user-N1
6-3) SSLクライアント認証＆ワンタイムパスワード認証の併用
1）上記の6-1のようにワンタイムパスワード認証を使えるように設定します
2) 上記の6-2のように端末やブラウザに「SSLクライアント証明書」をインストールします
・ https://demo1-revp-auth.powered.blue/otp-ssl-auth/ へ
ワンタイムパスワード認証 ＋ SSLクライアント認証
を設定
・ https://demo1-revp-auth.powered.blue/otp-ssl-auth/ へリバースプロキシを設定
3) リバースプロキシへアクセス
6-4) SAML認証

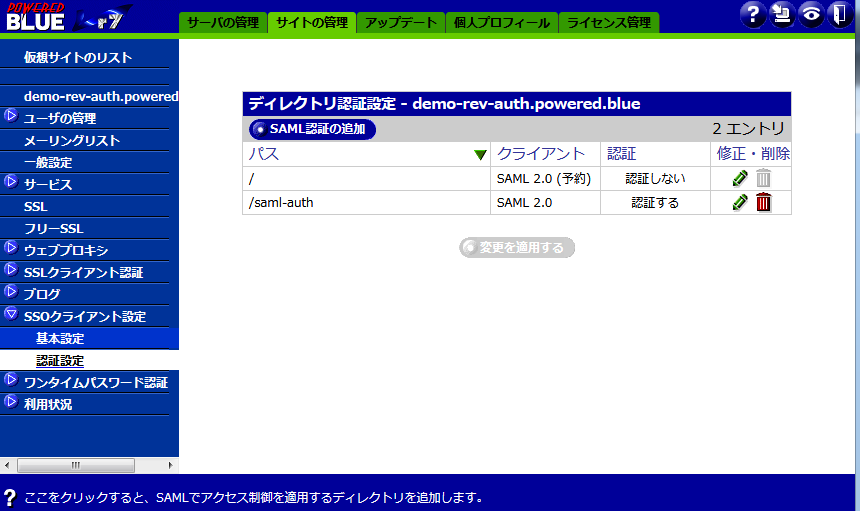

・ https://demo1-revp.powered.blue/saml-auth/ へSAML認証を設定
・ https://demo1-revp-auth.powered.blue/saml-auth/ へリバースプロキシを設定
1) リバースプロキシへアクセス
2) TrustLogin へアクセス
初回のアクセス時には、TrustLogin の画面が表示
3）TrustLogin への アカウント情報を入力
企業ID trust-mbt
メールアドレス demo-user@powered.blue
パスワード demo-user-N1
4) リダイレクト先のWebページ
仮想サイト-7
・7-1) リバースプロキシ ( SAML + SSLクライアント認証対応 ）

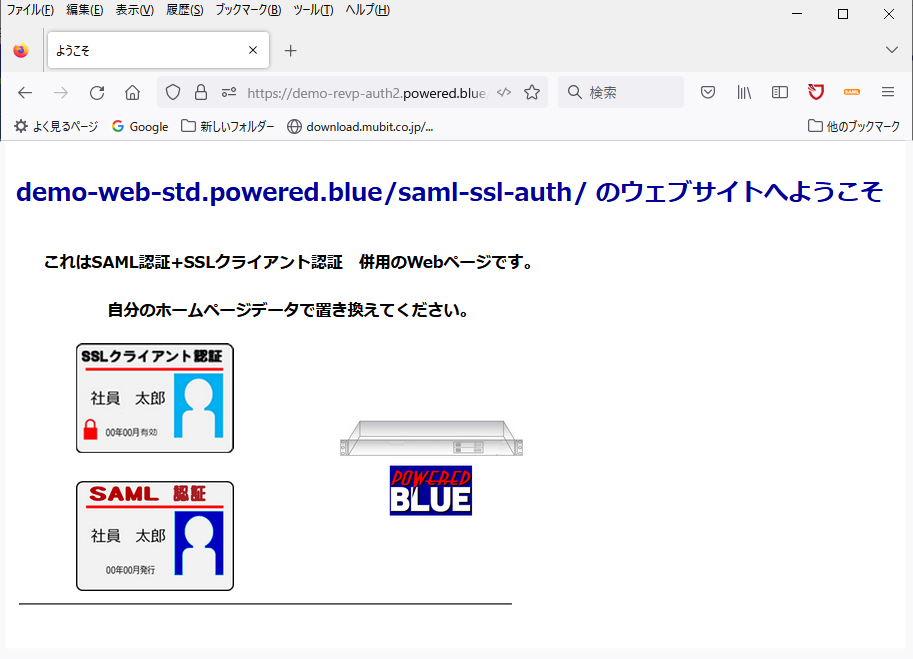

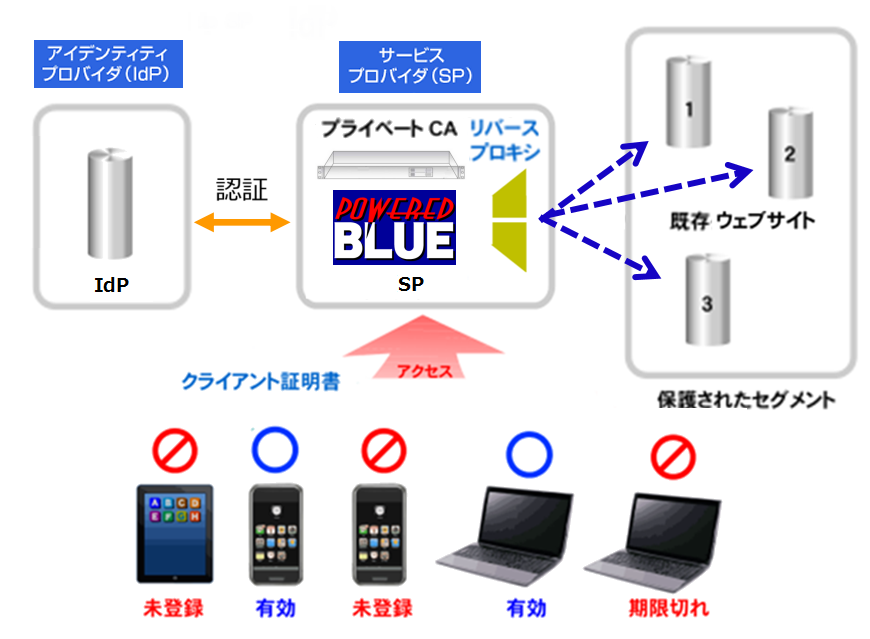

5-1) SAML認証 + SSLクライアント認証

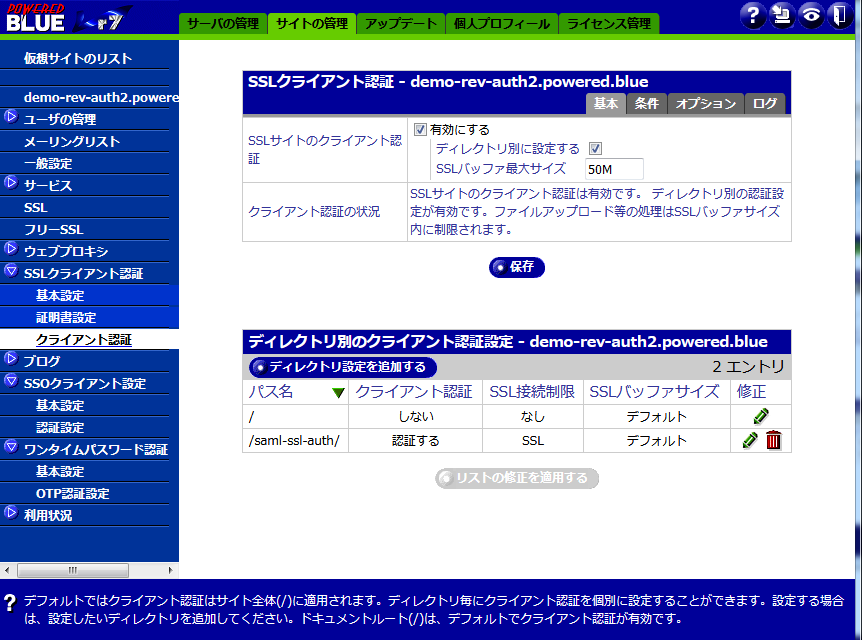

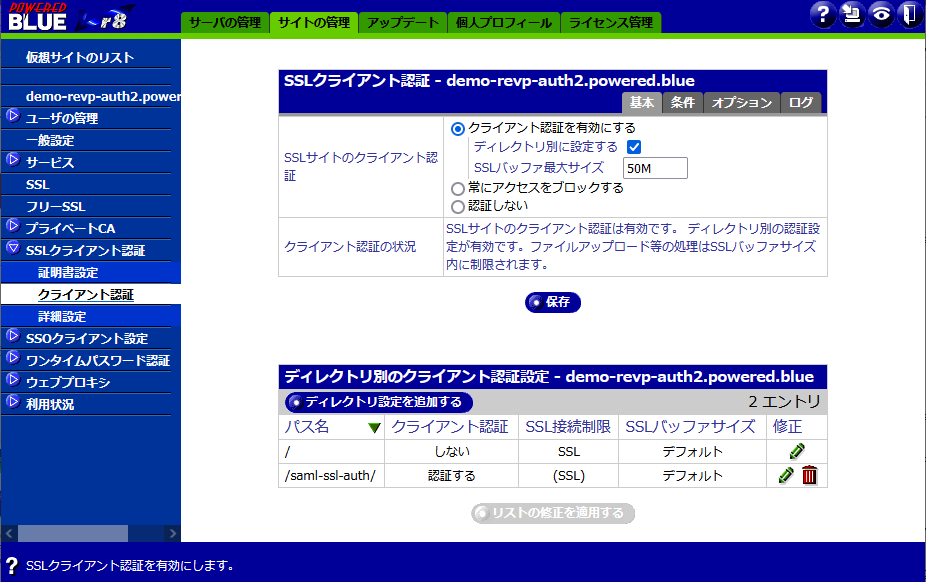

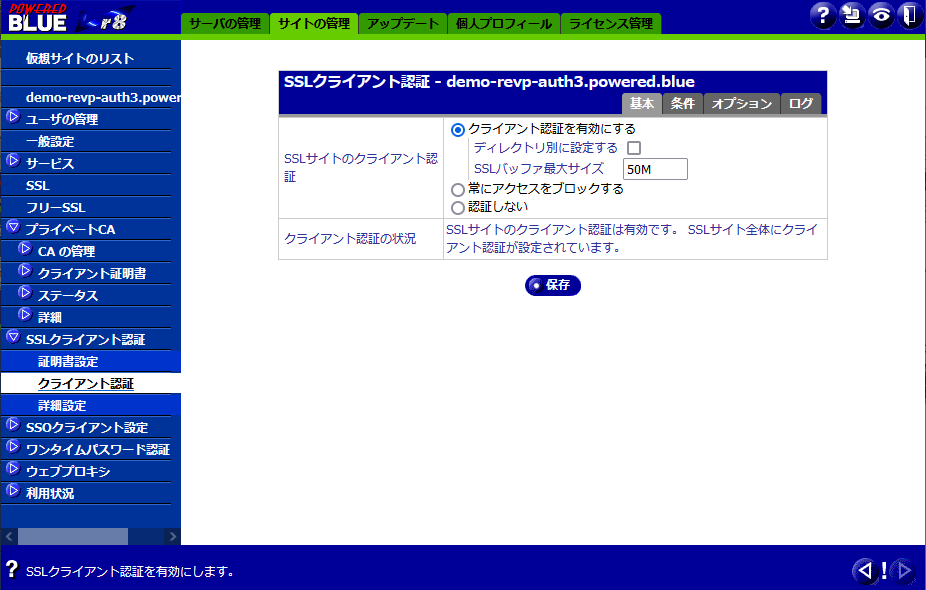

・ https://demo1-revp-auth2.powered.blue/saml-ssl-auth/ へSSLクライアント認証を設定

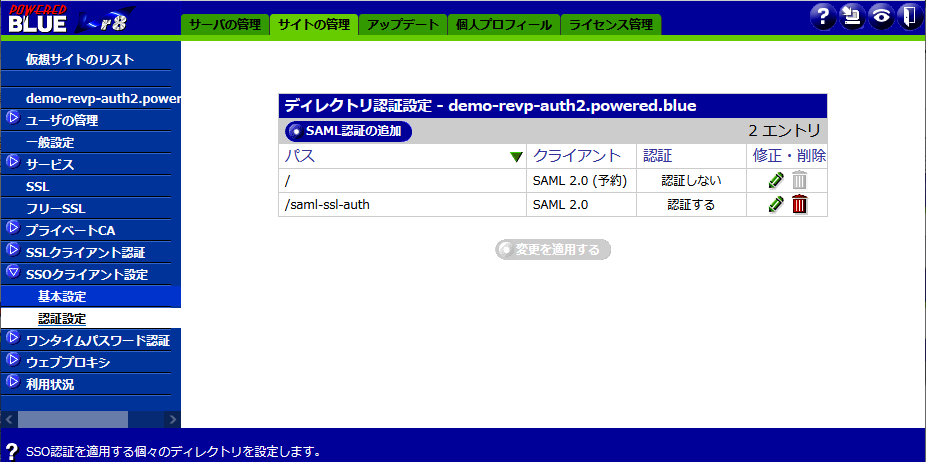

・ https://demo1-rev-auth2.powered.blue/saml-ssl-auth/ へSAML認証を設定

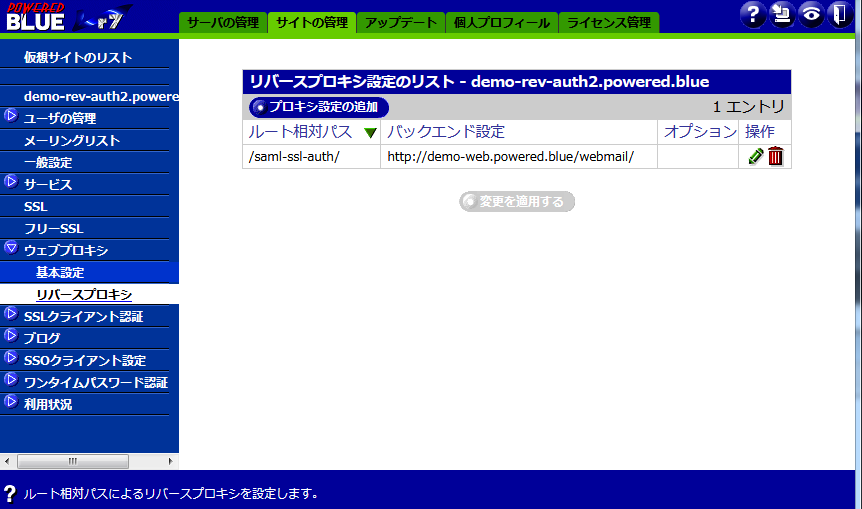

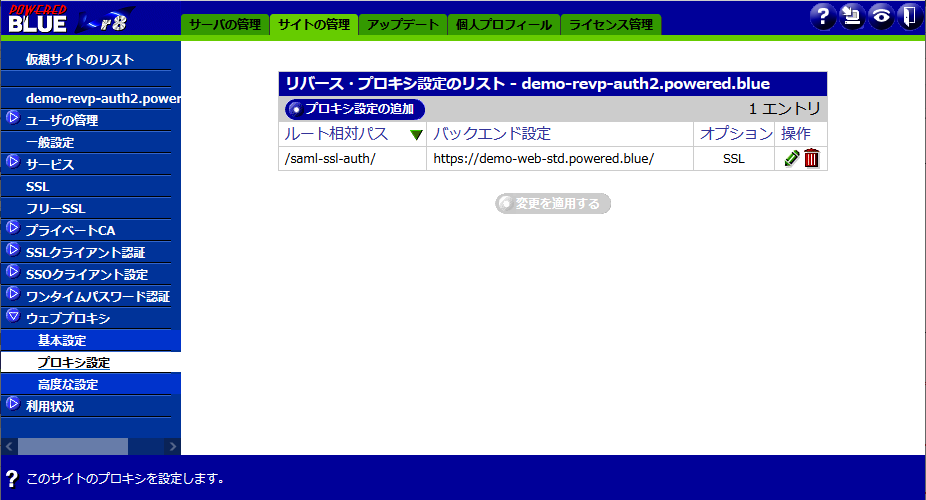

・ https://demo-revp-auth2.powered.blue/saml-ssl-auth/ へリバースプロキシを設定
1) SSLクライアント証明書をインストールしておきます
SSLクライアント証明書インストール時のパスワードは demo-user-N1-です
2) リバースプロキシへアクセス
3) TrustLogin へアクセス
初回のアクセス時には、TrustLogin の画面が表示
4）TrustLogin への アカウント情報を入力
企業ID trust-mbt
メールアドレス demo-user@powered.blue
パスワード demo-user-N1
5) リダイレクト先のWebページ

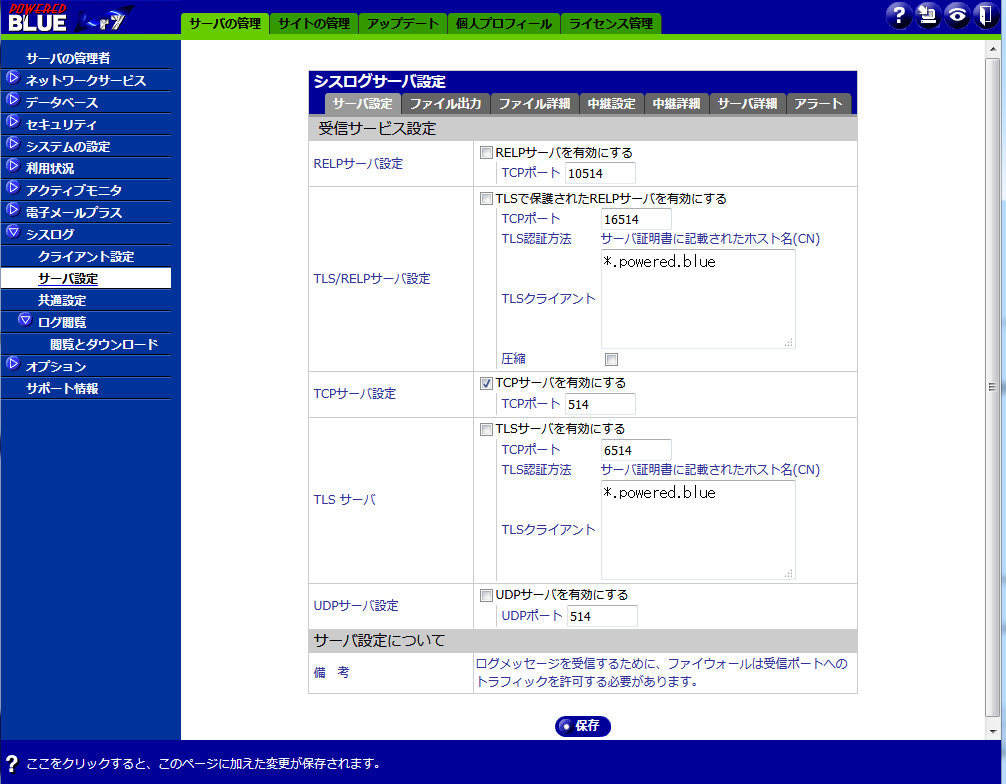

syslog 設定（送信&受信モードで運用）
受信ログ閲覧＆ダウンロード

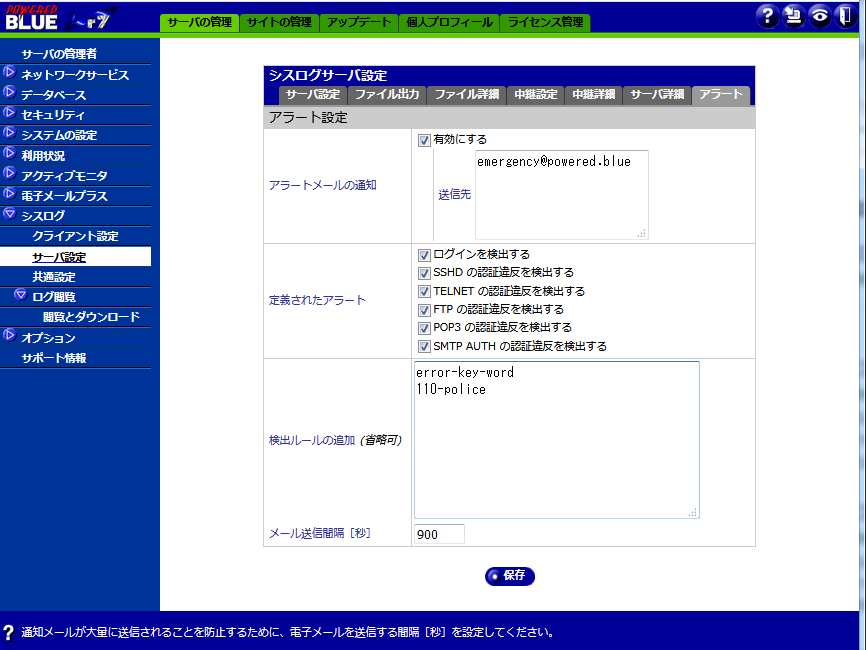

キーワードトラップ （受信ログに指定のキーワードがあった場合に指定先にメール通知）
syslog 保存期間は任意（例 52回ローテーションｘ毎週＝1年間の保存）
認証対応（SAML・OTP・SSLクライアント認証）のWebサイト
認証対応（SAML・OTP・SSLクライアント認証）のリバースプロキシ・サイト
Webやリバースプロキシ・サイトには、Let’s Encrypt のSSLサーバー証明書を利用
各種の操作などを確認することが出来ます。
また仮想サイトごとに個別の仮想サイトの 「管理者をアサイン」 することで、仮想サイトの 「権限を移譲」 出来ます。
Powered BLUE デモサーバー管理サイト
管理サイト ( pb-demo.powered.blue )
Web / Mai l / DNS / SPF / DKIM / DMARC 機能
syslog サーバー機能

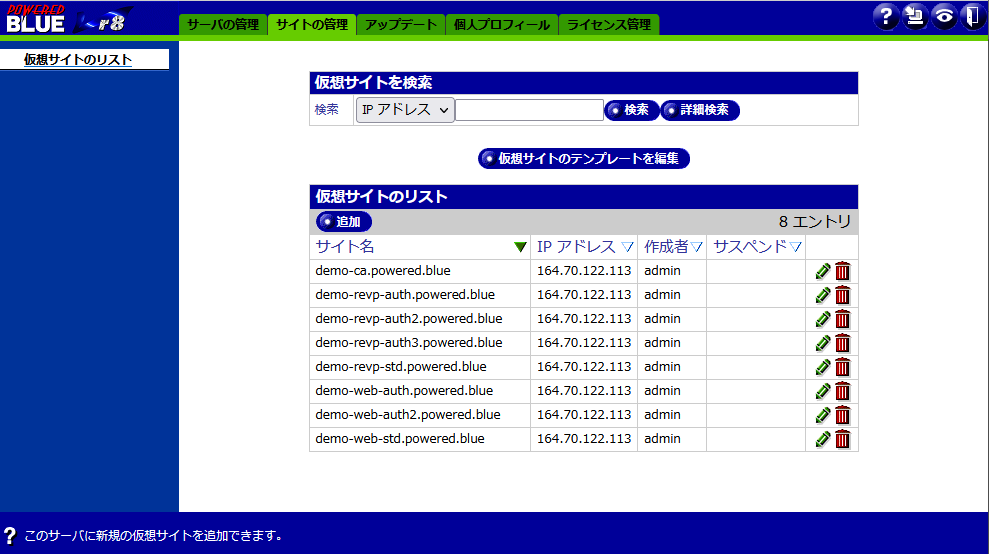

仮想サイト
仮想サイト-1 ( demo1-ca.powered.blue ) / Private-CA （SSLクライアント証明書発行&CRL運用)* WebサイトやリバースプロキシサイトのSSLクライアント認証用のSSLクライアント証明書を発行
仮想サイト-2 ( demo1-web-std.powered.blue ) / Webサイト （認証なし）
仮想サイト-3 ( demo1-web-auth.powered.blue ) / Webサイト （OTP認証/SSLクライアント認証/SAML認証）
仮想サイト-4 ( demo1-web-auth2.powered.blue ) / Webサイト （SAML認証+SSLクライアント認証併用）
仮想サイト-5 ( demo1-revp-std.powered.blue ) / リバースプロキシ （認証なし）
仮想サイト-6 ( demo1-revp-auth.powered.blue ) / リバースプロキシ （OTP認証/SSLクライアント認証/SAML認証）
仮想サイト-7 ( demo1-revp-auth2.powered.blue ) / リバースプロキシ （SAML認証+SSLクライアント認証併用）
を構築
フリープラグイン（GUIからインストール＆簡単設定）
各仮想サイトのLet’s Encrypt によるのSSLサーバー証明書取得＆自動更新WordPressによるWebサイトのコンテンツ作成 （マルチサイト対応 ）
RoundcubeによるWebメール （マルチサイト対応 ）
Powered BLUE 管理サイトへのアクセス
管理画面へのアクセス
・Powerd BLUE 890 サーバーの設定内容は、以下の管理サイトへアクセスすることで確認出来ます
ユーザー名 admin
パスワード Poweredblue-demo
* デモマシンのため、本来のサーバーとは一部動作が異なる部分がございます
* 各種のオプションも組み込まれています
管理画面にアクセス出来ない場合
Firewallなどで社内LANからWAN側の「ポート81」へのアクセスが許可されていない
社内のFirewall を変更（例 81番ポートへのアクセスを許可）
国内キャリア回線のWAN からアクセスする （例 スマ―トフォンからアクセスする）
| 管理サイト | |
|---|---|
| 管理サイト | |
| 管理者名 | admin |
| パスワード | Poweredblue-demo |
| 仮想サイト-1 | |
| 仮想サイト-1 管理者名 | demo1-web-std-site-admin |
| パスワード | Poweredblue-demo |
| サイト管理者へ権限の委譲 | サイト管理 |
| 仮想サイト-2 | |
| 仮想サイト-2 管理者名 | demo1-web-auth-site-admin |
| パスワード | Poweredblue-demo |
| サイト管理者へ権限の委譲 | ワンタイムパスワード設定 / SSLクライアント認証 / SAML認証 |
| 仮想サイト-3 | |
| 仮想サイト-3 管理者名 | demo1-web-auth2-site-admin |
| パスワード | Poweredblue-demo |
| サイト管理者へ権限の委譲 | SSLクライアント認証 / SAML認証 |
| 仮想サイト-4 | |
| 仮想サイト-4 管理者名 | demo1-web-auth3-site-admin |
| パスワード | Poweredblue-demo |
| サイト管理者へ権限の委譲 | SAML認証 / roundcube |
| 仮想サイト-5 | |
| 仮想サイト-4 管理者名 | demo1-revp-std-site-admin |
| パスワード | Poweredblue-demo |
| サイト管理者へ権限の委譲 | リバースプロキシ管理 |
| 仮想サイト-6 | |
| 仮想サイト-6 管理者名 | demo1-revp-auth-site-admin |
| パスワード | Poweredblue-demo |
| サイト管理者へ権限の委譲 | リバースプロキシ管理 / OTP設定 / SSLクライアント認証 / SAML認証 |
| 仮想サイト-7 | |
| 仮想サイト-7 管理者名 | demo1-revp-auth2-site-admin |
| パスワード | Poweredblue-demo |
| サイト管理者へ権限の委譲 | リバースプロキシ管理 / SSLクライアント認証 / SAML認証 |
管理サイトの権限では、全ての仮想サイトの設定にアクセスが出来ます
管理者は仮想サイト毎に、仮想サイト管理者に表示できる内容を指定できます
仮想サイトのサイト管理者の権限では、仮想サイトの設定のみにアクセスが出来ます
例-1 標準のWebサイトへのアクセス＆デモ

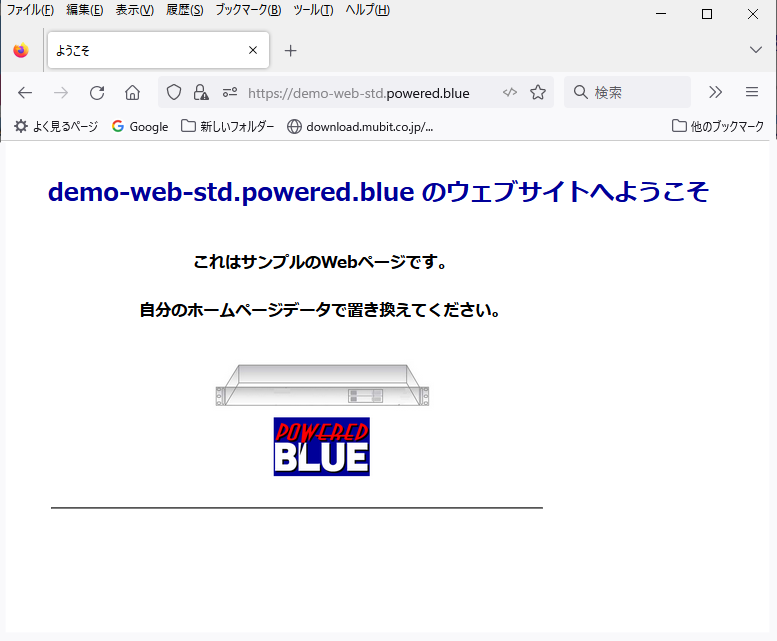

仮想サイト-1・標準のWebサイト
| 仮想サイト-1 | 認証なしのWebサイト |
|---|---|

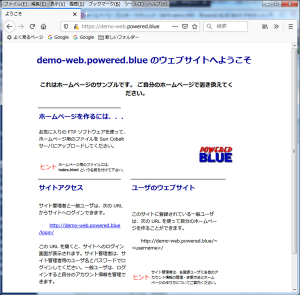

| 標準のWebページ |
* フリープラグインを利用してWebサイトのコンテンツをWordPressのコンテンツに変更が出来ます
例-2 認証機能付属のWebサイトへのアクセス＆デモ
仮想サイト-2 認証機能対応のWebサイト
・2-1) Webページ ( ワンタイムパスワード認証対応 )
・2-2) Webページ ( SSLクライアント認証対応 ）
・2-3) Webページ ( SSLクライアント認証+ワンタイムパスワード認証対応 ）
・2-4) Webページ ( SAML認証対応 ）
・3-1) Webページ ( SAML認証&SSLクライアント認証対応 ）
・4-1) Webページ ( SAML認証対応roundcube ）
へのアクセス手順
| 仮想サイト 2-1 | ワンタイムパスワード認証 |
|---|---|
| ワンタイムパスワード用共有鍵 | 共有鍵/QRコードはユーザー毎に異なります |
| ユーザーのQRコード入手先 | |
| ユーザーアカウント | tanaka |
| パスワード | Giro2-Tanaka |
| ユーザー / tanakaの 共通鍵/QRコードの表示方法 |
「ワンタイムパスワード認証」 の項を選択 「管理(QRコード）」 の項を選択 「文字列およびQRコードで表示する」 をクリック 以下の「QRコード」および「文字コード」が表示されます |
| ワンタイムパスワード 共通鍵/文字コード表示 |
YIB23A47DOKVX5Y7TBOPX5WZX6EQB6YY |
| ワンタイムパスワード 共通鍵/QRコード表示 |
|
| QRコードの登録 | ご利用の PC/モバイル機器でソフトウエアトークン（google authenticator）などを利用して、上記の「QRコード」もしくは「文字コード」を読み取り登録します |
| ワンタイムパスワード認証のWebページ | |
| アクセス手順 | |
| 1 tanaka | |
| 仮想サイト 2-2 | SSLクライアント認証 |
| SSLクライアント証明書 | SSLクライアント証明書をご利用のブラウザや端末にインストールします （Private-CAは別サーバーで独自に運用 *1） |
| SSLクライアント証明書インストール時のパスワード |
demo-user-N1 |
| SSLクライアント認証のWebページ | |
| アクセス手順 |  |
| 仮想サイト 2-3 | SSLクライアント認証 & ワンタイムパスワード認証併用 |
| 設定 | 2-1）のワンタイムパスワード設定 および 2-2）のSSLクライアント証明書を入手しておきます |
| SSLクライアント認証＆ワンタイムパスワード認証併用のWebページ | |
| アクセス手順 |
 |
| 仮想サイト 2-4 | SAML認証 |
| SAML認証のWebページ | |
| SAML-idP | SAML認証のidPとして 「TrustLogin 」を利用しています |
| SAML-SPへの初回アクセス | TrustLogin の管理画面が表示されます |
| TrustLoginへの入力項目 | SAML-idP |
| 企業ID | trust-mbt |
| メールアドレス | demo-user@powered.blue |
| ぱすわ~ど | demo-user-N1 |
| アクセス手順 |  |
| 仮想サイト 3-1 | SSLクライアント認証 / SAML認証 |
| SSLクライアント証明書 | SSLクライアント証明書をご利用のブラウザや端末にインストールします （Private-CAは別サーバーで独自に運用 *1） |
| SSLクライアント証明書インストール時のパスワード |
demo-user-N1 |
| SSLクライアント認証＆ SAML認証のWebページ | |
| SAML-idP | SAML認証のidPとして 「TrustLogin 」を利用しています |
| SAML-SPへの初回アクセス | TrustLogin の管理画面が表示されます |
| TrustLoginへの入力項目 | SAML-idP |
| 企業ID | trust-mbt |
| メールアドレス | demo-user@powered.blue |
| ぱすわ~ど | demo-user-N1 |
| アクセス手順 | |
| 仮想サイト 4-1 | SSO対応のroundcube / SAML認証 |
| SAML認証のWebページ | |
| SAML-idP | SAML認証のidPとして 「TrustLogin 」を利用しています |
| SAML-SPへの初回アクセス | TrustLogin の管理画面が表示されます |
| TrustLoginへの入力項目 | SAML-idP |
| 企業ID | trust-mbt |
| メールアドレス | demo-user@powered.blue |
| ぱすわ~ど | demo-user-N1 |
| アクセス手順 |  |
・ https://demo-web-auth.powered.blue/opt-auth/ へワンタイムパスワード認証を設定
ワンタイムパスワードを生成するトークンは、無償のソフトウエアトークンなどが利用できます
Google Authenticator インストール＆設定例
WinAuth インストール＆設定例
Authy インストール＆設定例
IIJ SmartKey インストール＆設定例
Microsoft Authenticator インストール＆設定例
他
ご利用の端末にソフトウエアトークンをインストールします
カメラ付きモバイル端末でQRコードをスキャンする。もしくは、文字コード/共通鍵をPC用のソフトウエアトークンに登録します
アクセス手順
1) ワンタイムパスワード用のQRコードを入手
アカウント tanaka
パスワード Giro2-Tanaka
2）ワンタイムパスワードの表示
ワンタイムパスワード xxxxxx
3）Webサイトにアクセス アカウント/ワンタイムパスワード入力
アカウント tanaka
ワンタイムパスワード xxxxxx
4）認証の成功後 Webサイトの表示
・ https://demo1-web-auth.powered.blue/ssl-auth/ へSSLクライアント認証を設定
事前設定
ご利用の端末やブラウザに「SSLクライアント証明書」をインストールします
SSLクライアント証明書インストール時のパスワードは demo-user-N1 です
・ https://demo1-web-auth.powered.blue/otp-ssl-auth/ へSSLクライアント認証を設定
・ https://demo1-web-auth.powered.blue/opt-ssl-auth/ へワンタイムパスワード認証を設定
事前設定
上記3-1) ワンタイムパスワード および 3-2)SSLクライアント認証
の設定を行います
アクセス
・ https://demo1-web-auth.powered.blue/saml-auth/ へSAML認証を設定
アクセス手順
1) Webへアクセス
2) TrustLogin へアクセス
初回のアクセス時には、TrustLogin の画面が表示
3）TrustLogin への アカウント情報を入力
企業ID trust-mbt
メールアドレス demo-user@powered.blue
パスワード demo-user-N1
4) ターゲットのWeb表示
例-3 認証機能付属のWebサイトへのアクセス＆デモ
仮想サイト-3 認証機能対応のWebサイト
・3-1) Webページ ( SSLクライアント認証 + SAML認証 併用Webサイト）
へのアクセス手順
| 仮想サイト 3-1 | SSLクライアント認証 + SAML認証 |
|---|---|
| SSLクライアント証明書 | SSLクライアント証明書をご利用のブラウザや端末にインストールします （Private-CAのサーバーを、自社で独自に運用 *1） |
| SSLクライアント証明書インストール時のパスワード |
demo-user-N1 |
| SSL+SAML認証のWebページ | |
| SAML-idP | SAMLのidPとして 「TrustLogin 」を利用しています |
| SAML-SPへの初回アクセス | TrustLogin の管理画面が表示されます |
| TrustLoginへの入力項目 | SAML-idP |
| 企業ID | trust-mbt |
| メールアドレス | demo-user@powered.blue |
| ぱすわ~ど | demo-user-N1 |
| アクセス手順 | |
・ http://demo1-web-auth2.powered.blue/saml-ssl-auth/ へSSLクライアント認証を設定
事前設定
ご利用の端末やブラウザに「SSLクライアント証明書」をインストールします
SSLクライアント証明書インストール時のパスワードは demo-user-N1 です
・ https://demo1-web-auth2.powered.blue/saml-ssl-auth/ へSAML認証を設定
アクセス手順
1) Webへアクセス
2) TrustLogin へアクセス
初回のアクセス時には、TrustLogin の画面が表示
3）TrustLogin への アカウント情報を入力
企業ID trust-mbt
メールアドレス demo-user@powered.blue
パスワード demo-user-N1
4) ターゲットのWeb表示
例-4 SAML認証対応のroundcubeへのアクセス＆デモ
仮想サイト-4 SAML認証機能対応のWebサイト（roundcubeを運用）
・4-1) SSOでのroundcubeへのアクセス手順
| 仮想サイト 4-1 | SSO対応のroundcube / SAML認証 |
|---|---|
| SAML認証のroundcube | |
| SAML-idP | SAMLのidPとして 「TrustLogin 」を利用しています |
| SAML-SPへの初回アクセス | TrustLogin の管理画面が表示されます |
| TrustLoginへの入力項目 | SAML-idP |
| 企業ID | trust-mbt |
| メールアドレス | demo-user@powered.blue |
| ぱすわ~ど | demo-user-N1 |
| アクセス手順 | |
・ https://demo1-web-auth3.powered.blue/sso/ へSAML認証を設定
アクセス手順
1) Roundcubeへアクセス
2) TrustLogin へアクセス
初回のアクセス時には、TrustLogin の画面が表示
3）TrustLogin への アカウント情報を入力
企業ID trust-mbt
メールアドレス demo-user@powered.blue
パスワード demo-user-N1
4) ターゲットのroundcubeへログイン
例-5 リバースプロキシへのアクセス＆デモ
仮想サイト-5 リバースプロキシ
・5-1）リバースプロキシ （ Web認証無し ）
へのアクセス手順
| 仮想サイト-5 | 認証無しのリバースプロキシ |
|---|---|
| リバースプロキシのアクセス元URL | |
| リバースプロキシのリダイレクト先URL |
リダイレクト先のWebページ
例-6 認証機能付属リバースプロキシへのアクセス＆デモ
仮想サイト-4 認証機能付属のリバースプロキシ
・6-1) リバースプロキシ ( ワンタイムパスワード認証対応 )
・6-2) リバースプロキシ ( SSLクライアント認証対応 ）
・6-3) リバースプロキシ ( SSLクライアント認証 + ワンタイムパスワード認証対応 ）
・6-4) リバースプロキシ ( SAML認証対応 ）
| 仮想サイト 6-1 | ワンタイムパスワード認証 |
|---|---|
| ワンタイムパスワード用共有鍵 | 共有鍵/QRコードはユーザー毎に異なります |
| ユーザーのQRコード入手先 | |
| ユーザーアカウント | itoh |
| パスワード | Hiro3-itoh |
| ユーザー / itohの 共通鍵/QRコードの表示方法 |
「ワンタイムパスワード認証」 の項を選択 「管理(QRコード）」 の項を選択 「文字列およびQRコードで表示する」 をクリック 以下の「QRコード」および「文字コード」が表示されます |
| ワンタイムパスワード 共通鍵 / 文字コード表示 |
HL4NGDVGN2GR2QXDMH3YW3AMKIR65L2C |
| ワンタイムパスワード 共通鍵 / QRコード表示 |
|
| QRコードの登録 | ご利用の PC/モバイル機器のワンタイムパスワードソフト（google authenticator）などで、上記の「QRコード」もしくは「文字コード」を読み取り登録します |
| ワンタイムパスワード認証のリバースプロキシ アクセス元 |
|
| リバースプロキシのリダイレクト先Web |
|
| 仮想サイト 6-2 | SSLクライアント認証 |
| SSLクライアント証明書 | SSLクライアント証明書をご利用のブラウザや端末にインストールします （Private-CAのサーバーを、自社で独自に運用 *1） |
| SSLクライアント証明書インストール時のパスワード |
demo-user-N1 |
| SSLクライアント認証のリバースプロキシ アクセス元 |
|
| リバースプロキシのリダイレクト先Web |
|
| 仮想サイト 6-3 | SSLクライアント認証 + ワンタイムパスワード認証併用 |
| 設定 | 4-1）のワンタイムパスワード設定 および 4-2）のSSLクライアント証明書を入手しておきます |
| SSLクライアント認証＆ワンタイムパスワード認証併用のリバースプロキシ アクセス元 |
crl は https://demo1-ca.powered.blue/cacerts/cert.crl を参照 |
| リバースプロキシのリダイレクト先Web |
|
| 仮想サイト 6-4 | SAML認証 |
| SAML認証のリバースプロキシ アクセス元 |
|
| リバースプロキシのリダイレクト先Web |
|
| SAML-idP | SAMLのidPとして 「TrustLogin 」を利用しています |
| SAML-SPへの初回アクセス | TrustLogin の管理画面が表示されます |
| TrustLoginへの入力項目 | SAML-idP |
| 企業ID | trust-mbt |
| メールアドレス | demo-user@powered.blue |
| ぱすわ~ど | demo-user-N1 |
・ https://demo1-revp-auth.powered.blue/otp-auth へワンタイムパスワード認証を設定
・ https://demo1-revp-auth.powered.blue/otp-auth へリバースプロキシを設定
1) ワンタイムパスワード用のQRコードを入手
アカウント itoh
パスワード Hiro3-itoh
2）ワンタイムパスワードのQRコードを表示＆登録
ご利用のPC/スマフォのワンタイムパスワード用ソフトへ以下のQRコードや共有鍵を登録
共有鍵 2OJMH3Q32BBOWZOP7A75E6M7MZSDOLJT
3）リバースプロキシにアクセス アカウント/ワンタイムパスワード入力
アカウント itoh
ワンタイムパスワード xxxxxx
4）認証の成功後 リダイレクト先のWebサイトの表示
Web Mail
アカウント itoh-demo
ワンタイムパスワード Hiro3-itoh
・ https://demo1-revp-auth.powered.blue/ssl-auth/ へSSLクライアント認証を設定
・ https://demo1-revp-auth.powered.blue/ssl-auth/ へリバースプロキシを設定
1）ご利用の端末やブラウザに「SSLクライアント証明書」をインストールします
SSLクライアント証明書インストール時のパスワードは demo-user-N1 です
2) リバースプロキシへアクセス
3）SSLクライアント認証の成功後 リダイレクト先のWebサイトの表示
Web Mail
アカウント demo-user
ワンタイムパスワード demo-user-N1
1）上記の6-1のようにワンタイムパスワード認証を使えるように設定します
2) 上記の6-2のように端末やブラウザに「SSLクライアント証明書」をインストールします
・ https://demo1-revp-auth.powered.blue/otp-ssl-auth/ へ
ワンタイムパスワード認証 ＋ SSLクライアント認証
を設定
・ https://demo1-revp-auth.powered.blue/otp-ssl-auth/ へリバースプロキシを設定
3) リバースプロキシへアクセス
・ https://demo1-revp.powered.blue/saml-auth/ へSAML認証を設定
・ https://demo1-revp-auth.powered.blue/saml-auth/ へリバースプロキシを設定
1) リバースプロキシへアクセス
2) TrustLogin へアクセス
初回のアクセス時には、TrustLogin の画面が表示
3）TrustLogin への アカウント情報を入力
企業ID trust-mbt
メールアドレス demo-user@powered.blue
パスワード demo-user-N1
4) リダイレクト先のWebページ
例-7 認証機能付属リバースプロキシへのアクセス＆デモ
仮想サイト-7
・7-1) リバースプロキシ ( SAML + SSLクライアント認証対応 ）
| 仮想サイト 7-1 | SAML認証 + SSLクライアイント認証の併用 |
|---|---|
| SSLクライアント証明書 | SSLクライアント証明書をご利用のブラウザや端末にインストールします （Private-CAのサーバーを、自社で独自に運用 *1） |
| SSLクライアント証明書インストール時のパスワード | demo-user-N1 |
| SAML認証+SSLクライアント認証併用のWebページ アクセス元 |
crl は https://demo1-ca.powered.blue/cacerts/cert.crl を参照 |
| リバースプロキシのリダイレクト先Web |
|
| TrustLoginへの入力項目 | SAML-idP |
| SAML-idP | SAMLのidPとして 「TrustLogin 」を利用しています |
| SAML-SPへの初回アクセス | TrustLogin の管理画面が表示されます |
| 企業ID | trust-mbt |
| メールアドレス | demo-user@powered.blue |
| ぱすわ~ど | demo-user-N1 |
・ https://demo1-revp-auth2.powered.blue/saml-ssl-auth/ へSSLクライアント認証を設定
・ https://demo1-rev-auth2.powered.blue/saml-ssl-auth/ へSAML認証を設定
・ https://demo-revp-auth2.powered.blue/saml-ssl-auth/ へリバースプロキシを設定
1) SSLクライアント証明書をインストールしておきます
SSLクライアント証明書インストール時のパスワードは demo-user-N1-です
2) リバースプロキシへアクセス
3) TrustLogin へアクセス
初回のアクセス時には、TrustLogin の画面が表示
4）TrustLogin への アカウント情報を入力
企業ID trust-mbt
メールアドレス demo-user@powered.blue
パスワード demo-user-N1
5) リダイレクト先のWebページ
例-8 syslog server デモ
| 管理サイト | 機能 |
|---|---|
| 管理サイト | |
| 管理者名 | admin |
| パスワード | Poweredblue-demo |
| syslog機能 | syslog 送信・受信・中継サーバーとしての運用に対応 |
| 通信 | syslogの多重化送信や暗号化送信に対応 |
| キーワードトラップ | 指定キーワードによるトラップ＆メール通知 |
| 保存・ローテーション | ログ保存期間＆ローテーション回数・任意 |
| 2台のログを受信 | 1台目 pb-demo.powered.blue --> pb-demo.powered.blue 2台目 ca1-demo.powered.blue --> pb-demo.powered.blue |
| 保存先サーバー | pb-demo.powered.blue |
syslog 設定（送信&受信モードで運用）
受信ログ閲覧＆ダウンロード
キーワードトラップ （受信ログに指定のキーワードがあった場合に指定先にメール通知）
syslog 保存期間は任意（例 52回ローテーションｘ毎週＝1年間の保存）
